橋形クレーン（天井クレーン） – 実践的な操作とメンテナンスガイド

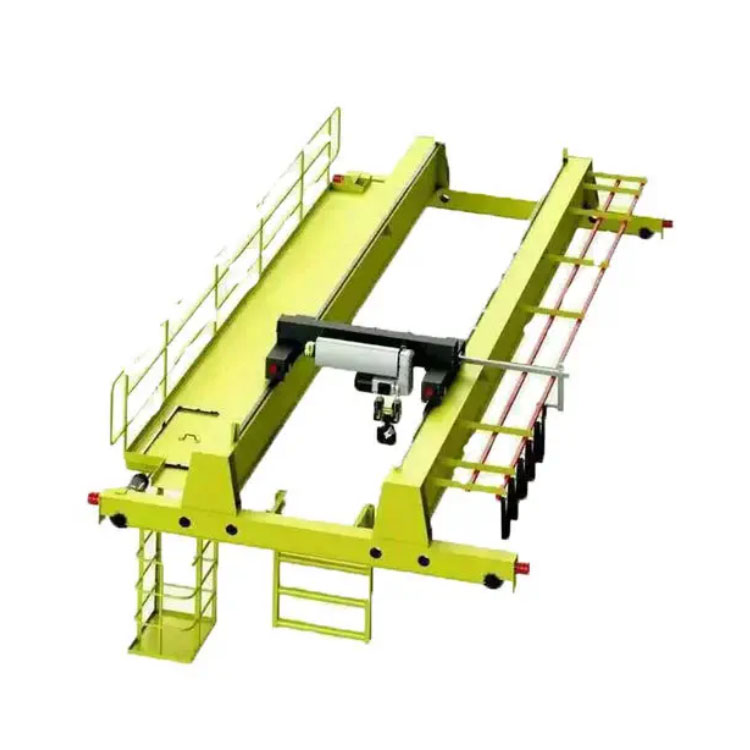

の橋クレーン一般に天井クレーンまたは「走行クレーン」として知られるこの装置は、工場の作業場で最も重要な資材運搬装置であり、作業場の柱にまたがり、毎日重量物を持ち上げる作業を行っています。高地での運用リスクと高頻度の使用が組み合わされています。操作ミスやメンテナンスの不備は、荷物の落下、衝突、感電などの重大な事故に簡単につながる可能性があります。

必須の3分間のシフト前点検（救命ステップ）

すぐに電源を入れないでください。 機械的故障の 80% は、始動前に警告兆候を示します。最初に目視検査を実行します。

1. 滑走路レールとエンドトラック (頭上の死角)

• レールの表面に油汚れ、氷や霜、ボルトの緩みがないか確認してください（特に冬場は重要です）。

• エンドトラックのバンパークッション (ゴム製または油圧式) を点検してください。これは、衝突の衝撃に対する最後の防御線です。

2. ワイヤーロープとフック (最も重大な故障箇所)

ワイヤー ロープ: 1 撚りの長さ (ロープ直径の約 6 倍) 以内に切れたワイヤーを目視で数えます。破損したワイヤーが 10% を超えた場合、または「鳥かご状」の歪みや直径の減少が 7% を超えた場合は、交換のために直ちに報告してください。
フック: 安全ラッチ (滑り止めキャッチ) が自由に戻ることを確認します。フックを手で回転させます。引っ掛かりを感じたり、過度の抵抗がある場合は、スラスト ベアリングが乾燥しているため、すぐに潤滑する必要があります。

3. ホイストリミットスイッチ(重量/ヘリカルタイプ)

重要なテスト: 空のフックをリミット スイッチが作動するまで上に持ち上げます。電源は即座に遮断されます。コンタクタの「チャタリング」音が聞こえるにもかかわらず、モーターが動作し続ける場合は、リミット スイッチが故障しています。 修理されるまでは操作しないでください。

4. リモコン/キャビン非常停止

非常停止ボタンを押してください。クレーン全体が停止します。それでもムーブメントが反応する場合は、すぐにリモコンの電池を交換するか、制御回路をチェックしてください。

クレーン運転の「黄金三要素」 安定・正確・速い

1.巻上げ動作（アンチツーブロッキングルール）

• インチングリフト: 荷物を持ち上げるときは、地面から 20～30 cm の高さで停止し、再び持ち上げて停止し、持ち上げます。これは「ブレーキテスト」と呼ばれ、ブレーキが滑らずに荷重を保持していることを確認します。

• 「逆ブレーキ」は厳禁です。巻き上げ中に速度を落とすには、コントローラを低速ギアに戻すだけにしてください。下降/下降方向に直接押し込まないでください。ギアボックスに重大な衝撃が発生し、シャフトが折れる可能性もあります。

2. 橋梁走行（荷揺れの解消）

• 揺れ防止技術: 橋が動き始めると、荷重は後方に揺れます。停止すると前方に振り上げられます。

• 経験則: ゆっくりと加速し（スイングに従う）、早めに減速します（停止を予測します）。

• 実際の方法: 目標位置に近づいたら、停止点の約 1 メートル手前でコントローラーをニュートラルに戻し、クレーンを惰性で所定の位置に移動させます。この時点で荷物は垂直に吊り下げられ、位置決めが最も正確になります。

• 緊急停止には「逆電流ブレーキ」を決して使用しないでください。本当に緊急でない限り、常に電気ブレーキが自然に減速するようにしてください。コントローラを急激に逆方向に投げると、主桁に過大な横応力が発生し、寿命が短くなります。

3. 特殊条件（偏心荷重・横引き）

• 絶対的な禁止: 横から引っ張る行為は固く禁止されています。 これは「10 ノーリフト」規則に違反するだけでなく、トロリーの車輪がレールのフランジに激しくぶつかり、「レールをかじる」ことや、場合によっては脱線につながることもあります。

• 偏心荷重の取り扱い: 荷重の重心がオフセットしている場合は、吊り上げる前にフックを重心の真上に再配置する必要があります。そうしないと、片側のワイヤ ロープに不均衡な応力がかかり、切れやすくなります。

一般的な障害の緊急トラブルシューティング (オペレーターレベルの対応)

計画されたメンテナンスおよび検査サイクル (ワークショップに掲示する必要があります)

日常点検 (オペレーターの責任): リミットスイッチ、ワイヤーロープの視覚状態、フック安全ラッチ、非常停止ボタン。

毎週の検査 (チームリーダーの責任): ブレーキクリアランス (通常範囲: 0.5 ～ 0.7 mm、1 mm を超える場合は調整が必要です)。ギアボックスのオイルレベル (サイトグラスの中央に表示されます)。

月次点検 (保守電気技師の責任): 導体バーコレクタの摩耗 (カーボンブラシの残留高さ <5 mm = 交換が必要)。主回路端子接続部の変色/過熱 (これは過負荷の物理的証拠です)。

年次検査 (規制当局による義務): 静荷重試験（定格容量の1.25倍）、動荷重試験（定格容量の1.1倍）、主桁のたわみ測定（規定値を超える場合は交換が必要）。

リギング通信用のハンドシグナルの早見表

• 準備/停止: 腕を水平に伸ばし、手のひらを下に向け、左右に振ります。

• 体を上げる：腕を上に伸ばし、人差し指を空に向け、小さな円を描きます。

• 体を持ち上げる：腕を下に伸ばし、人差し指を地面に向け、小さな円を描きます。

• 緊急停止: 両腕を上げ、手を頭の上で握ります (すべての動作は直ちに停止する必要があります)。

最終重大警報：停電救助と「二次感電」

停電により負荷が空中に浮いた場合:

1. オペレーターが手動でブレーキを解除するために主桁に登ることを固く禁じます。

2. 正しい手順: 立ち入り禁止ゾーンを設定します。→ メンテナンス担当者が手動手回しホイスト装置（装備されている場合）または油圧ジャッキを使用してブレーキを安全に解除します。

3. 避難ルール: タクシーが燃えた場合は、飛び乗らないでください。クレーンを最も近い非常出口まで運転し、運転台に備え付けられた安全ロープ/降下装置を使用します。

最後の言葉: 天井クレーンは「高所貨物取扱装置」です。重い荷物を恐れることはありません。衝撃衝撃や金属疲労を恐れます。スムーズな始動/停止と定期的なオイル交換は、どんなハイテク衝突防止システムよりもはるかに効果的です。 荷物を下降するたびにもう一度確認して再確認することは、自分自身の人生に支払うことができる最大の敬意です。
