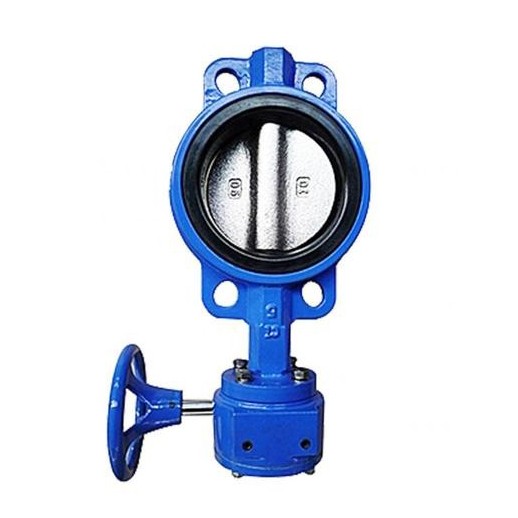

バタフライバルブの選択、設置、トラブルシューティングおよびメンテナンスガイド
の核心バタフライバルブテクノロジーはその「奇抜な」デザインにあります。構造が異なれば、適合する作業条件も大きく異なります。
| タイプ | デザイン | 特徴 | 最適な用途 |
|---|---|---|---|
| 同心円状 / ゼロオフセット | シャフト中心、ディスク中心、ボディ中心が一致しています。 | シンプルな構造ですが、開閉時にディスクが常にシートに擦れます。摩耗が多く、耐用年数が短い。 | 常温、低圧、重要ではないサービス（給水など）。 |
| ダブルオフセット | シャフト中心はディスク中心とボディ中心の両方からオフセットされています。 | 開いた後、ディスクがシートからすぐに離れ、摩擦と摩耗が大幅に軽減されます。長寿命。より広い温度範囲で金属シートを使用できます。 | 最も広く使用されているタイプ – 一般産業用途、HVAC、水処理。 |
| トリプルオフセット | シーリング コーンの軸に 3 番目の角度オフセットを追加します。 | シールは弾性変形ではなく接触圧力に基づいています。高温耐性、気泡のない遮断、最小限の漏れを実現します。 | 過酷なサービス – 蒸気、高圧、極低温 (LNG)、PSA ガス分離プラント。 |
プロのヒント: 高温蒸気または重要なプロセス サービスの場合は、必ずトリプル オフセットの金属シート バルブを選択してください。単純な給水ラインの場合は、ゴムでライニングされた同心のバルブで十分であり、コスト効率が高くなります。
インストール ガイド: 仕事の成否を分ける 2 つの詳細
1. フランジのマッチング – バルブが開かない最大の理由
非常に一般的な現場の苦情は、「設置後にバルブが開かない」というものです。 原因は、ほとんどの場合、バタフライ バルブ固有のフランジではなく、標準の平面（FF）または平面（RF）フランジを使用していることです。
-
問題: 標準フランジの内径 (ID) は小さいです。ボルトで固定すると、フランジ ID がディスクを物理的にトラップし、ディスクの回転を防ぎます。
-
修正:
常に、メーカー推奨のバタフライ バルブ フランジ（多くの場合、内径が大きくなります）を使用してください。
取り付ける前に、フランジ ID がバルブの内径と一致していることを物理的に測定し、確認してください。
2. 位置決め - バルブに「呼吸室」を与える
-
上流/下流の直管: ポンプ、エルボ、またはティーから少なくともパイプ直径の 4～6 離れた位置にバルブを取り付けます。これにより、シートを損傷したり制御精度に影響を与える可能性がある乱流や流れによる振動が最小限に抑えられます。
-
取り付け位置: 取り付け中は、ディスクをひび割れた（部分的に開いた）位置（約 10 ～ 15°）に保ちます。これにより、偶発的な衝撃が発生した場合に、ソフトシートがディスクの端によってえぐられるのを防ぎます。
トラブルシューティング: 一般的な現場の問題と解決策
| 問題 | 考えられる原因 | ソリューション |
|---|---|---|
| シート全体の漏れ（内部漏れ） | 1. シール面にゴミ（スケール、溶接スラグ）が溜まっている。 2. ディスクが完全に閉じていない (アクチュエータのリミットストップが誤って調整されている)。 3. フランジボルトのトルクが不均一でシートが歪む。 | 1. ラインを洗い流すか、シール領域を手動で掃除します。 2. アクチュエータの移動制限を再調整して、完全に閉じられるようにします。 3. フランジボルトを星型に指定された値まで均等に締め直します。 |
| フランジガスケットの漏れ（外部漏れ） | 1. ガスケットが古くなっている、または媒体と互換性がない。 2. フランジボルトの張力が不均一である。 | 1. メディア対応ガスケットと交換します。 2. トルク レンチを使用してボルトを仕様どおりに均等に締めます。 |
| 固着・操作しにくい | 1. バルブが長時間アイドルのまま放置されている (ステム/ベアリングに錆や沈殿物が蓄積している)。 2. 軸受隙間に固体粒子が侵入した。 | 1. アイドルバルブの場合は、焼き付きを防ぐために、少なくとも月に 1 回バルブを循環させてください。 2. バルブが固着している場合は、浸透オイルを塗布しながらディスクを木槌で軽く叩いてみてください。ひどい場合にはベアリングの交換が必要になる場合があります。 |
| ステム漏れ（パッキン漏れ） | 1. 梱包材が乾燥している、老化している、または化学的に不適合である。 2. ステムに傷、腐食、または曲がりがある。 | 1. 温度/圧力/媒体に適したパッキンを選択します。 2. ステムとパッキンを交換します。突然のトルクスパイクによるステムの損傷を避けるために、常にゆっくりと操作してください。 |
メンテナンスのベストプラクティス – 治療よりも予防が大切
-
定期的な練習: 頻繁に使用しないバルブについては、少なくとも月に 1 回は全開から全閉まで操作します。これにより、堆積物や軽度の腐食によってディスクとシートが一緒に「凍結」するのを防ぎます。
-
潤滑: リチウムベースのグリースまたはメーカー推奨のグリースをグリースフィッティング（装備されている場合）に定期的に注入します。これは、ステムやベアリングの腐食を防ぐために、海岸沿いや高湿度の環境では特に重要です。
-
アクチュエータの状態をチェックします。
電動アクチュエーターの場合: 電圧が適切であること、リミット スイッチの機能、ギアボックスのオイル レベルを確認してください。
空圧/油圧アクチュエーターの場合: 空気/オイルの漏れ、フィルターの清潔さ、供給圧力の安定性を確認します。
- シートの摩耗を監視する: アクチュエーターがバルブを完全に閉じるまでに時間がかかっていることに気付いた場合は、ソフト シートが摩耗している可能性があります。重要なサービスについては、漏れが発生する前にシート交換のスケジュールを検討してください。
