チェックバルブの種類は何ですか？

流体制御システムでは、バルブを確認してくださいメディアの逆流を防ぎ、流体の一方向の流れを確保することができます。この非常に実用的なバルブは、さまざまなアプリケーションとニーズに応じてさまざまなタイプに設計されており、それぞれが独自の構造的および機能的特性を備えています。

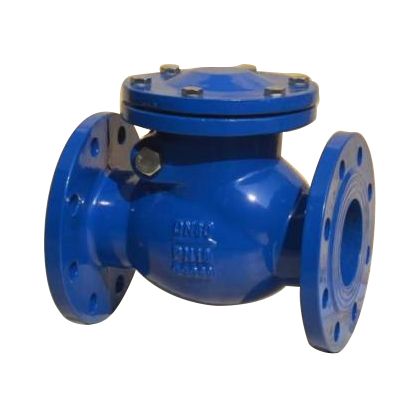

1。スイングチェックバルブ

のバルブディスクスイングチェックバルブディスク型であり、バルブシートチャネルの回転シャフトの周りを回転させることにより、開閉して閉じられます。バルブの内部チャネルは合理化されているため、流量抵抗は比較的小さく、これは特に低流量とまれな流量状態の変化を伴う大規模な機会に適しています。ただし、流れの脈動には適していません。流れが脈動する場合、そのシーリング性能は、他のタイプのチェックバルブほど良くない場合があります。

スイングチェックバルブは、異なるバルブ口径に応じて、シングルフラップタイプ、ダブルフラップタイプ、マルチフラップタイプに分割できます。

2。リフトチェックバルブ

リフトチェックバルブのバルブディスクは、バルブ本体の垂直中心線に沿ってスライドして開閉します。コンパクトな構造と比較的大きな流体抵抗係数を持ち、高圧および小口径の機会ではうまく機能します。リフトチェックバルブの設置方法は異なります。この機能によると、それらは垂直リフトチェックバルブと水平リフトチェックバルブに分割することもできます。前者は垂直パイプラインにより適していますが、後者は水平パイプラインで一般的です。

3。軸流チェックバルブ

軸流チェックバルブは、中程度の流れの力に依存してバルブディスクを押して軸に沿って移動して迅速な閉鎖を実現する特別なタイプのチェックバルブです。このバルブは、石油化学物質などの業界で広く使用されています。特に、迅速な反応、低圧損失、低騒音を必要とする場合には、広く使用されています。厳しい労働条件により適しています。

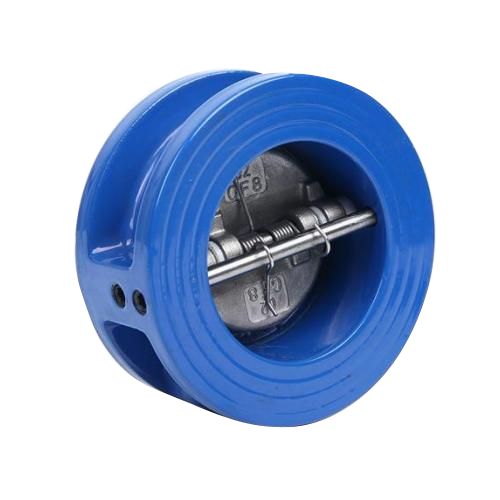

4。バタフライチェックバルブ

The バタフライチェックバルブユニークなバタフライバルブディスクにちなんで名付けられました。バルブには、開いたときに大きな流れ領域があり、流体抵抗が減少し、単純な構造、軽量、および簡単な設置があります。さまざまな流体制御システムで広く使用されています。

上記の4つはより一般的なタイプですバルブを確認してください。もちろん、圧縮チェックバルブやパイプラインチェックバルブなど、他の特別な種類のチェックバルブがいくつかあります。これらは通常、特定のアプリケーション要件に応じて設計され、特別な状況のニーズをよりよく満たすことができます。
