バタフライバルブを測定する方法

蝶のバルブ流体の流れを調節するために、産業および国内のアプリケーションで広く使用されています。蝶のバルブを正しく測定することは、適切な設置、配管システムとの互換性、最適なパフォーマンスを確保するために重要です。これは、蝶のバルブを測定するための段階的なガイドです。

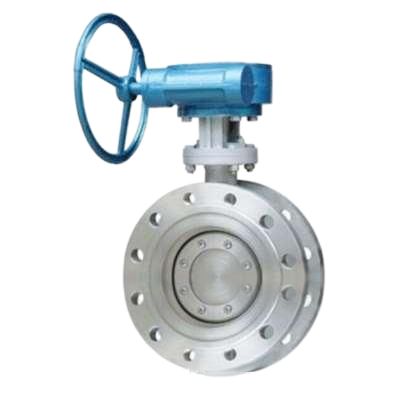

1.測定するコンポーネントを理解します

測定する前に、寸法が必要な蝶のバルブの部分に慣れてください。

- バルブ本体：ディスクとシートを含むメインハウジング。

- ディスク：流体の流れを制御するために回転する円形のプレート。

- シート：ディスクとバルブ本体の間のシーリング表面。

- ステム：ディスクに接続されたシャフトは、アクチュエータからの動きを転送します。

- フランジ：バルブとパイプラインの間の接続ポイント。

2。必要なツール

- テープまたはキャリパーの測定

- 参照仕様またはデータシート

- パイプサイズゲージ（オプション）

3。測定する手順aバタフライバルブ

a）バルブサイズを決定します

- 名目直径（DN）：バルブが取り付けられるパイプの内径を測定します。バルブのサイズは、パイプの公称直径と一致する必要があります。

- バルブボア：バルブの内径を完全に開いているときに測定して、パイプの穴に一致するようにします。

b）対面距離を測定します

- 対面距離：バルブ本体の2つのフランジ（または端）間の距離を測定します。これは、バルブがパイプラインシステム内に適合することを保証するために重要です。

c）フランジの寸法を測定します

- フランジの外径（OD）を測定します。

- ボルト円の直径（BCD）を確認します：ボルト穴の中心点によって形成される円の直径。

- ボルト穴を数えて測定します。穴の数とその直径を確認します。

d）バルブディスクを測定します

- バルブディスクの直径を測定します。完全に開いたときに、パイプまたは継手の内径を妨げないようにしてください。

e）茎の長さと直径を確認します

- バルブステムの長さを測定して、アクチュエータまたはハンドルの要件に合っていることを確認します。

- アクチュエーターまたは手動演算子との互換性を確保するために、茎の直径を測定します。

f）クリアランスを確認します

- 処理またはアクチュエータのクリアランス：バルブがレバーまたはアクチュエータを使用する場合、ステムの周りに必要なクリアランスを自由に動作させます。

4.重要な考慮事項

a）標準と仕様

バタフライバルブは、ANSI、DIN、JISなどの特定の基準に従って製造されています。測定値がお住まいの地域またはアプリケーションに関連する標準に準拠していることを確認してください。

b）圧力評価

バルブの圧力クラス（PN10、PN16など）を確認して、システムの動作圧力要件を満たしていることを確認します。

c）材料の互換性

直接測定ではありませんが、バルブ材料（たとえば、ステンレス鋼、延性鉄など）が処理される液体と互換性があることを確認することが重要です。

d）座席とシールの検査

バルブシートの寸法とシーリングサーフェスの摩耗や損傷を検査します。シートの直径が適切なシールのディスク寸法と一致することを確認します。

5。メーカーのデータシートの使用

多くのバタフライバルブには、詳細な技術的なデータシートが付属しています。データシートで測定値をクロスチェックして、システムの要件を満たしているバルブを確認します。

結論

測定aバタフライバルブ適切な適合、最適なパフォーマンス、および長期的な信頼性を正確に保証します。このガイドに従って、すべての重要な寸法を検討することにより、システムにシームレスに統合されたバタフライバルブを自信を持って選択または交換できます。
