ゲートバルブの分類は何ですか？

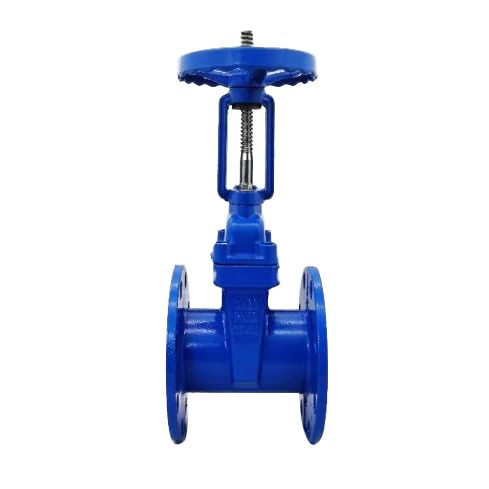

バルブステムによって分類される場合、ゲートバルブ上昇するステムゲートバルブと隠されたステムゲートバルブに分けることができます。上昇ステムゲートバルブのバルブステムの台形糸は、バルブステムの上部にあるバルブ本体の外側に配置されています。バルブステムナットを回転させることにより、バルブステムはゲートディスクを駆動して同期して立ち上がって転倒して、バルブの開閉を実現します。バルブステムナットは体腔の外側にあるため、潤滑を助長し、開閉状態は直感的で明白であるため、広く使用されています。ただし、過酷な環境では、バルブステムの露出した糸は損傷や腐食の影響を受けやすく、操作にも影響します。

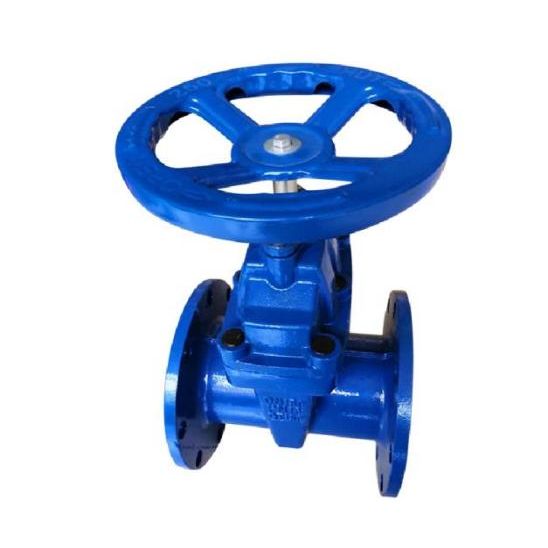

隠されたステムゲートバルブは、ロータリーステムゲートバルブとも呼ばれます。バルブステムナットは、培地と直接接触してバルブ本体の内側に配置され、ゲートディスクでしばしば固定されます。バルブステムナットは、ゲートディスクを駆動し、上下に移動して、バルブステムの回転を通して開閉を完了します。通常、バルブの茎の下部に台形の糸があります。バルブの下部にある糸とバルブディスクのガイド溝を介して、回転運動が線形運動に変換されます。つまり、動作トルクは動作スラストに変換されます。トランスミッションに使用される台形糸はバルブ本体の内側にあるため、中程度の腐食の影響を受けやすく、潤滑できません。開口部の程度は直接観察できず、インジケータデバイスが必要です。

構造によって分類される場合、ゲートバルブウェッジゲートバルブと平行ゲートバルブの2つのタイプに分けることができます。平らなゲートバルブのシーリング表面は垂直中心線と平行であるため、バルブ本体のシーリング表面とゲートプレートも互いに平行です。最も一般的なタイプのゲートバルブは、ダブルディスクタイプです。バルブ本体とゲートプレートを閉じるときに2つのシーリング表面間に密接に接触するために、2つのゲートプレートの間に両面スラストウェッジがよく使用されます。それらのほとんどは、小さなパイプラインなどの低圧パイプラインで使用されます。単一のゲートを備えた平行ゲートバルブもありますが、それらはまれです。

ウェッジゲートバルブのシーリング表面は、垂直中心線に対して一定の角度にあり、2つのウェッジ型シーリング表面を備えたゲートバルブです。ウェッジゲートバルブのゲートは、シングルゲートとダブルゲートで利用できます。ダブルゲートタイプの利点は、シーリング表面角の精度要件が低く、温度変化がゲートにくすく簡単ではなく、ガスケットを追加することでシーリング表面の摩耗を補うことができることです。欠点は、構造が複雑であり、粘性メディアに固執するのが簡単であることです。さらに重要なことは、ゲートプレートは長年にわたって上下のバッフルが腐食された後、簡単に落ちることができます。

さらに、分類には他にもさまざまな方法があります。

さまざまな基準に従って：National Standard Gate Valve、American Standard Gate Valve、German Standard Gate Valve、日本の標準ゲートバルブ。

接続方法：フランジゲートバルブ、溶接ゲートバルブ、ねじ付きゲートバルブ（内部スレッドと外部スレッドにも分割されています）。

圧力レベルに応じて：高圧ゲートバルブ、低（中）圧力ゲートバルブ。

運転方法に従って：電気ゲートバルブ、空気圧ゲートバルブ、マニュアルゲートバルブ。

材料分類によれば、ステンレス鋼ゲートバルブ、鍛造鋼門バルブ、鋳鉄鋼ゲートバルブ、炭素鋼ゲートバルブ、鋳鉄ゲートバルブ、銅ゲートバルブ（青銅ゲートバルブ、ブラスゲートバルブに分割）、セラミックゲートバルブ、プラスチックゲートバルブ。
