シングル、ダブル、トリプルエキセントリックのバタフライバルブの違いは何ですか？

1。センターバタフライバルブ

このタイプの構造的特性バタフライバルブバルブの茎軸、蝶プレートの中心、体の中心が同じ位置にあるということです。構造はシンプルで製造が簡単です。一般的なゴムで裏打ちされたバタフライバルブは、このカテゴリに属します。欠点は、蝶プレートとバルブシートが常に押し出しと擦り傷の状態にあり、抵抗距離が大きく、摩耗が速いことです。押し出しと擦り傷を克服し、シーリング性能を確保するために、バルブシートは基本的にゴムやポリテトラフルオロエチレンなどの弾性材料で作られていますが、使用中の温度によっても制限されています。これが、人々が伝統的に蝶のバルブが高温に耐性がないと信じている理由です。

2。単一の偏心蝶バルブ

蝶プレートの押出問題と同心円状のバタフライバルブのバルブシートを解決するために、単一の偏心蝶バルブが生成されました。その構造的特性は、バルブステム軸が蝶プレートの中心から逸脱しているため、蝶プレートの上端と下端が回転軸にならなくなり、バタフライプレートの上端と下端が分散して縮小されます。過度の押し出し。ただし、単一の偏心構造により、バルブの開閉プロセス全体でバタフライプレートとバルブシートの間のスクレイピング現象は消えず、アプリケーション範囲は同心のバタフライバルブの範囲と類似しているため、広く使用されていません。

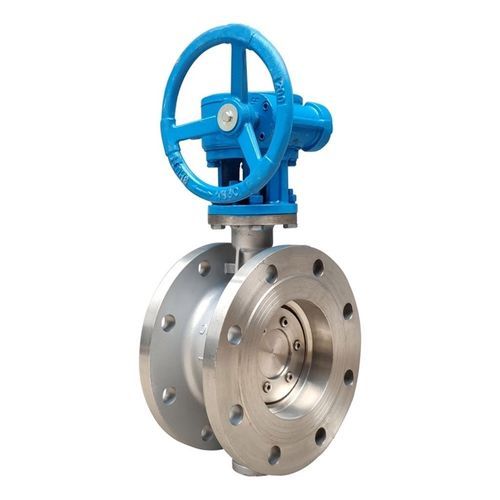

3.二重偏心蝶バルブ

The 二重偏心バタフライバルブ、現在最も広く使用されているものですが、単一の偏心蝶バルブに基づいてさらに改善されています。その構造的特徴は、バルブステム軸が蝶プレートの中心と体の中心の両方から逸脱することです。二重の偏心効果により、バルブが開いた後、バタフライプレートがバルブシートから素早く剥離し、バタフライプレートとバルブシートの間の不必要な過度の押し出しとスクレイピングを大幅に排除し、開口部の抵抗を減らし、摩耗を減らし、バルブシートの寿命を延ばします。また、擦り傷の大幅な減少により、二重の偏心蝶バルブが金属バルブシートを使用することができ、高温フィールドでのバタフライバルブの適用が改善されます。ただし、そのシーリング原理は位置シーリング構造に属しているため、つまり蝶プレートのシーリング表面とバルブシートがライン接触に属し、バルブプレートによって引き起こされるバタフライプレートによって引き起こされる弾性変形はシーリング効果を生成します。これが、人々が伝統的に蝶のバルブが高圧に耐性がなく、大きな漏れがあると信じている理由です。

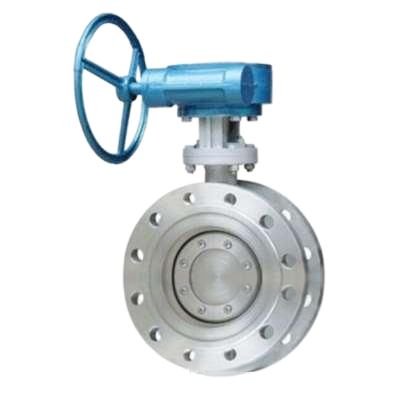

4。トリプルエキセントリックバタフライバルブ

高温に耐性があるためには、ハードシールを使用する必要がありますが、漏れは大きいです。漏れがゼロになるには、ソフトシールを使用する必要がありますが、高温に耐性はありません。二重偏心蝶バルブの矛盾を克服するために、バタフライバルブ3回目はエキセントリックでした。その構造的特徴は、二重偏心弁幹の軸の位置は偏心であるが、蝶プレートシール表面の円錐軸は体の円筒形の軸に偏向されることです。つまり、3番目の偏心の後、蝶プレートのシーリングセクションはもはや真の円ではなく、楕円であり、そのシーリング表面の形状は非対称であり、片側は体の中心線に傾いており、もう一方は体の中心線に平行です。

この3番目の偏心の最大の特徴は、シーリング構造を根本的に変化させることです。それはもはや位置シールではありませんが、ねじれシールです。つまり、バルブシートの弾性変形に依存していませんが、シーリング効果を実現するためにバルブシートの接触表面圧力に完全に依存しています。したがって、金属バルブシートの漏れがゼロ漏れの問題は1つの倒れた急降下で解決され、接触表面圧力が中圧に比例するため、高圧と高温抵抗も解決されます。
