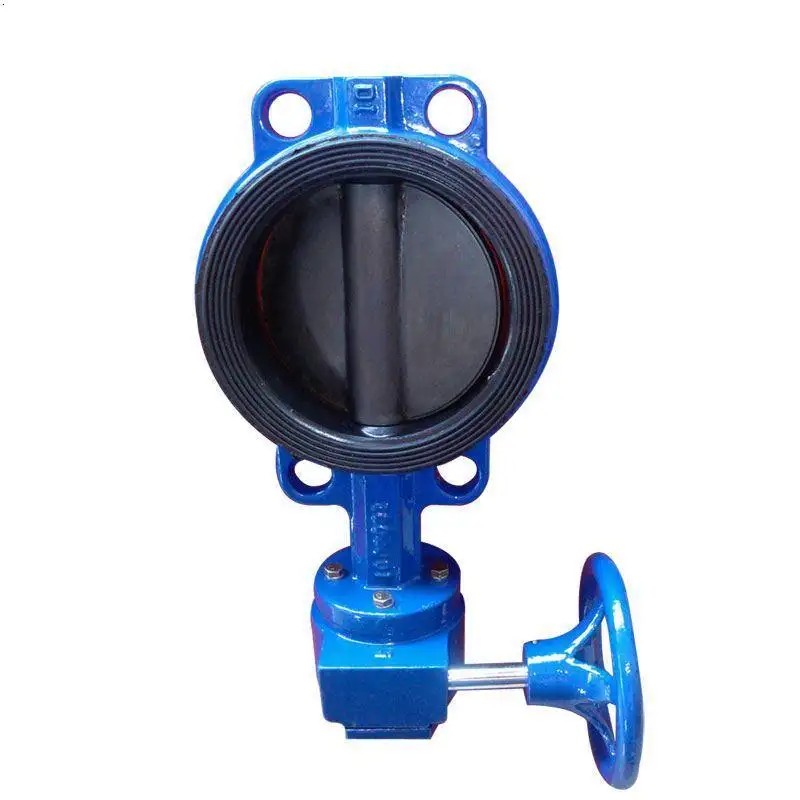

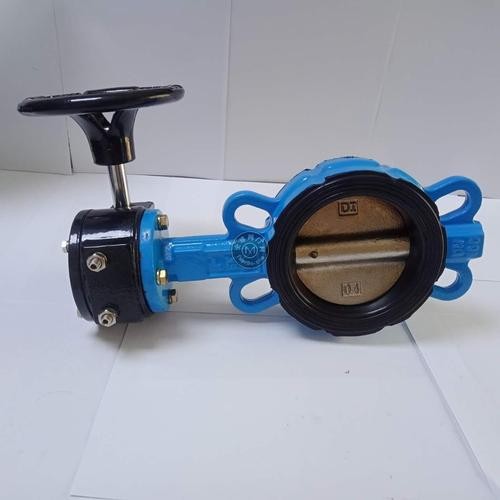

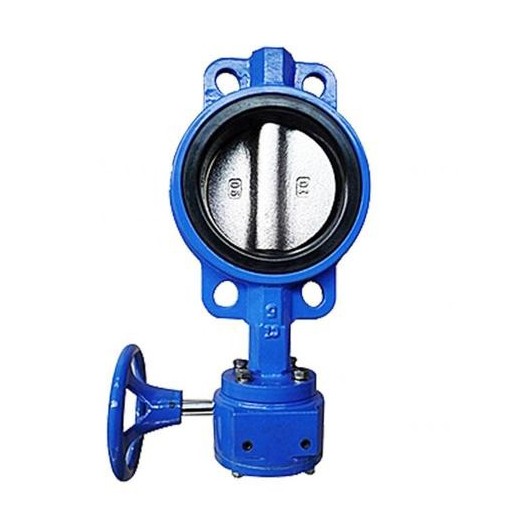

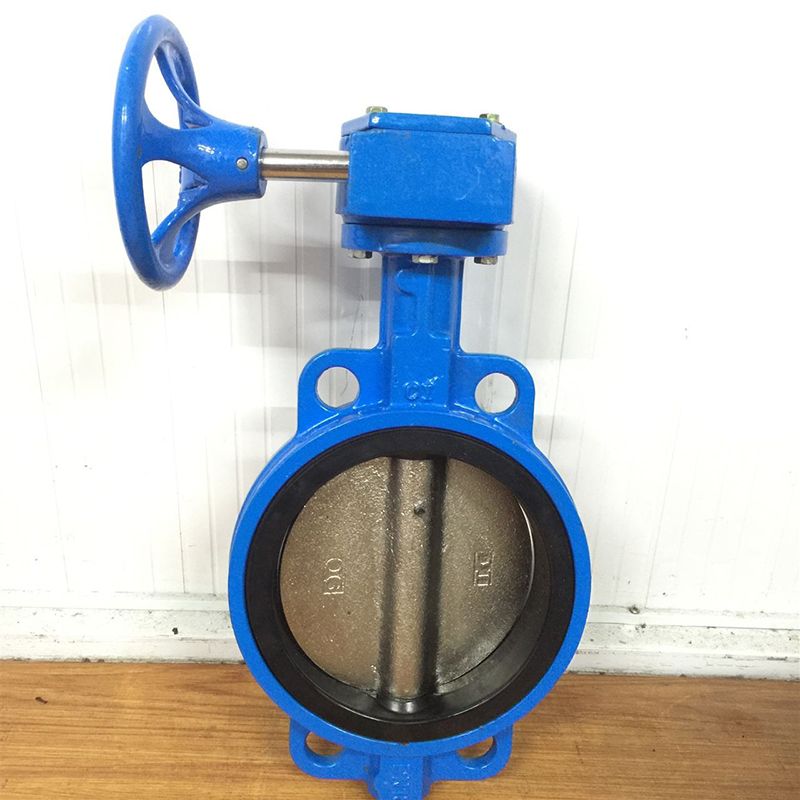

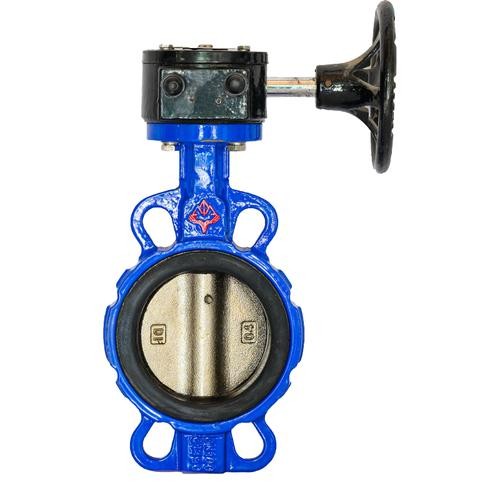

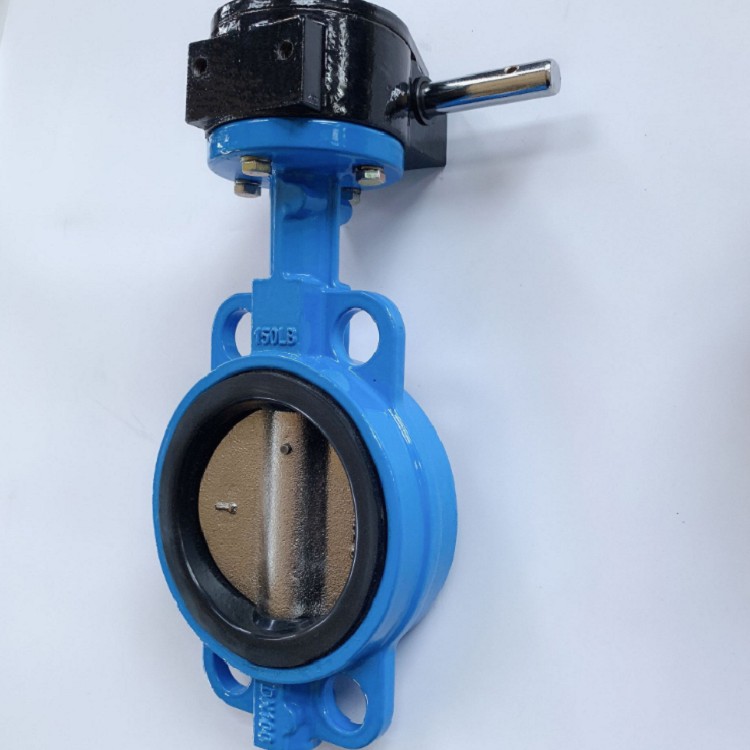

ウォームギア付きウェハバタフライバルブ

FYL は、中国の天津にあるさまざまなタイプのバルブの生産を専門とする製造施設です。ウォームギア付きウェハバタフライバルブは、FYL の主力製品の 1 つです。このバルブは、コンパクトなウエハースタイル構造と操作が簡単なウォームギア手動アクチュエータを組み合わせており、幅広い配管システムにわたる流体制御アプリケーションに適しています。

お問い合わせを送信

製品説明

製品概要:

ウォームギア付きウェハバタフライバルブは、配管システム内の液体、ガス、またはスラリーを効率的かつ信頼性高く制御できるように設計されています。このバルブは、流れに垂直な軸の周りを回転する円形ディスク (「バタフライ」) を閉鎖機構として使用します。ディスクが回転すると、バルブが開閉し、媒体の流れが調整されます。

主な特徴:

ウェーハスタイルのボディ: ウェーハ設計はコンパクトかつ軽量であるため、追加のフランジの穴あけを必要とせずに、パイプラインのフランジ間に簡単に取り付けることができます。フランジとバルブ本体を通るボルトを使用して所定の位置に保持されます。

ウォームギヤ操作：バルブにはウォームギヤアクチュエータが装備されており、手動操作が可能です。ウォームギア機構によりバルブの操作に必要な力が軽減され、最小限の手の力で正確な制御が可能になります。

ディスクとシート: ウォームギア付きウェハバタフライバルブのディスクは通常、ステンレス鋼などの耐久性のある素材で作られており、シートはEPDM、PTFE、またはゴムなどのエラストマーで裏打ちされており、漏れを防ぐためにしっかりとシールされています。

1/4 回転バルブ: このタイプのバルブは、ハンドルまたはギアを 90 度回転させるだけで操作できるため、オン/オフまたはスロットリング用途に迅速かつ効率的なオプションになります。

流量制御: バタフライバルブは、圧力降下が低く、優れた流量制御を提供するため、スロットリングと遮断の両方の用途に適しています。

耐食性: ステンレス鋼、ダクタイル鋳鉄、その他の高級合金などの材料オプションを備えたこれらのバルブは、高い耐食性を備え、さまざまな化学、水処理、工業用途での使用に適しています。

サイズ範囲: さまざまなパイプ直径に対応するさまざまなサイズが用意されており、通常は 2 インチ (50mm) から 48 インチ (1200mm) 以上の範囲です。

アプリケーション:

・給水および処理システム

· HVAC システム

· 石油およびガスのパイプライン

・化学および製薬産業

・食品および飲料の加工

・発電所

利点:

・省スペース設計

· メンテナンスの手間がかからない

· 設置と操作が簡単

・長寿命

パラメータ

シェルテスト(MPa)	1.5MPa、2.4MPa、3.0MPa
シール試験(MPa)	1.1MPa、1.76MPa、2.2MPa
手術	ハンドル、空圧、電動、ウォームギヤ
適用媒体	水、下水、海水、空気、蒸気

ウォームギヤ

DN	L±2	D1	H2	H1	Z-d	n-M
150	56	240	185	140	4-Φ22	8-M20
200	60	295	215	175	4-Φ22	8-M20
250	68	350	245	206	4-Φ22	12-M20
300	78	400	285	242	4-Φ22	16-M20
350	78	460	305	265	4-Φ22	16-M20
400	102	515	357	308	4-Φ22	16-M20
450	114	565	385	330	4-Φ26	20-M24
500	127	620	450	350	4-Φ26	20-M24
600	154	725	510	410	4-Φ30	20-M27
700	168	840	550	480	4-Φ30	20-M27
