ツーピースハイプラットフォームフランジボールバルブ

FYLは中国の産業用機械の大手メーカーです。私たちの工場は、すべての国際規格を満たすさまざまなタイプのボールバルブを生産しています。 FYL ツーピースハイプラットフォームフランジボールバルブは、メインバルブの 1 つです。当社は、品質の向上、生産コストの削減、および顧客への利益に重点を置いています。私たちはあなたのパートナーになり、誠実にサービスを提供することを楽しみにしています。

お問い合わせを送信

製品説明

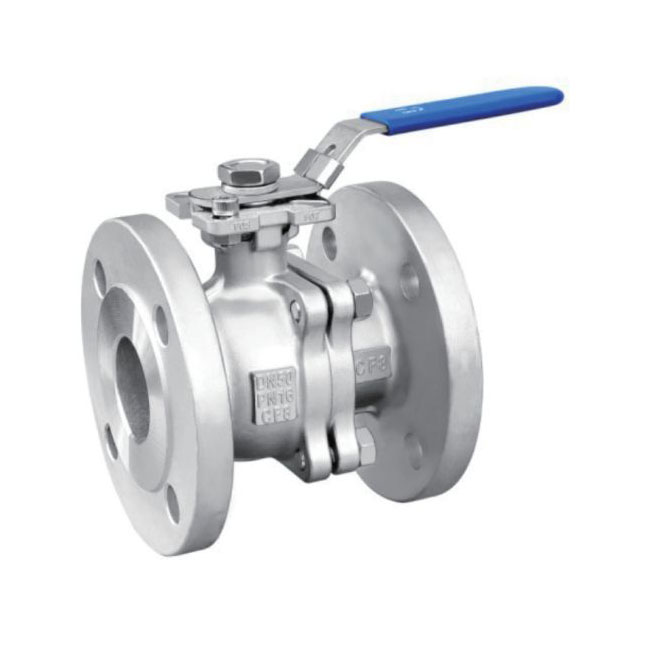

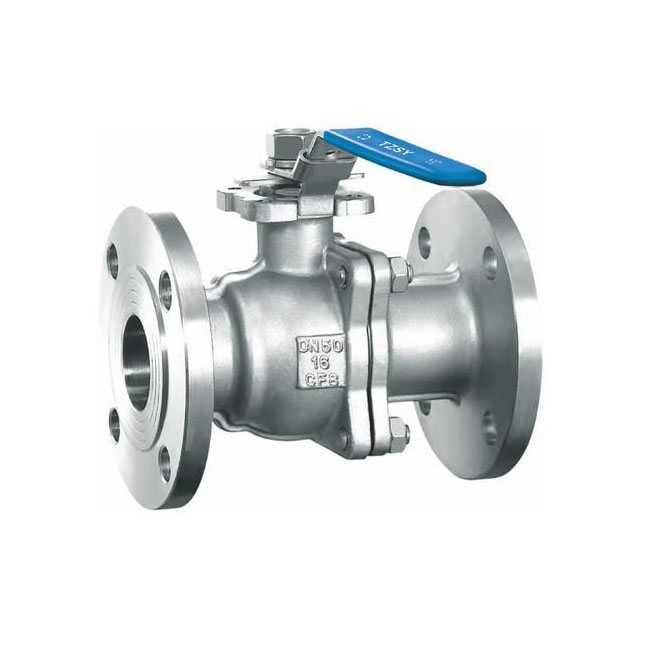

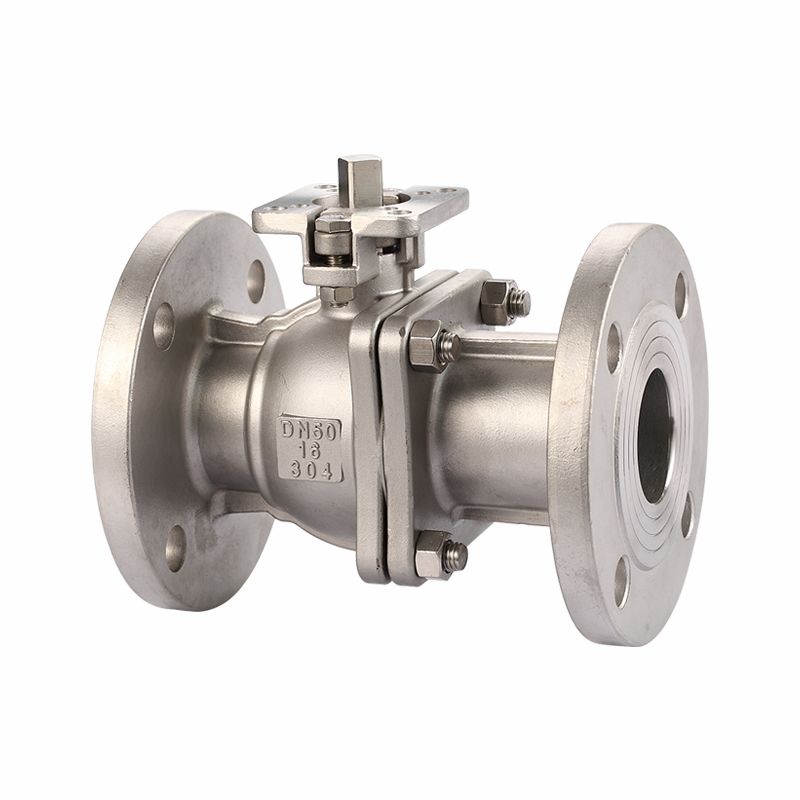

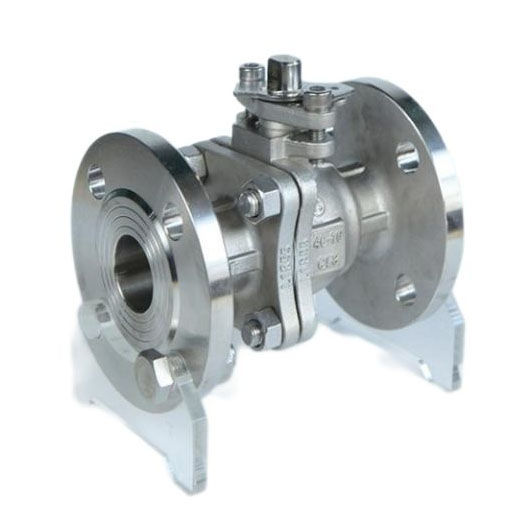

ツーピースハイプラットフォームフランジボールバルブ

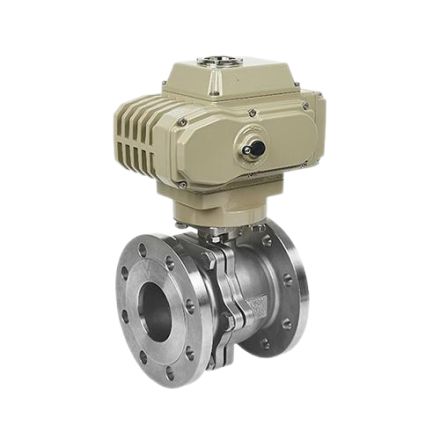

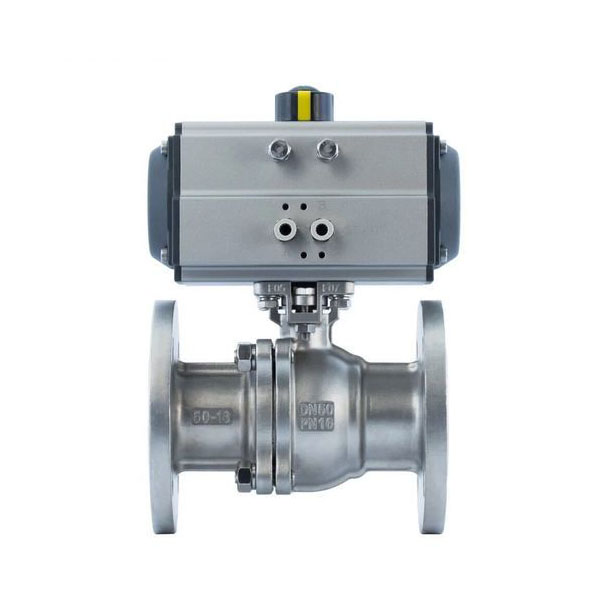

中国 FYL ツーピースハイプラットフォームフランジボールバルブは、比較的新しいタイプのフランジ付きボールバルブです。独自の構造ならではのメリットがあります。ボールバルブスイッチは摩擦がなく、シールが摩耗しにくく、開閉トルクが小さいです。これにより、関連するアクチュエータのサイズが縮小されます。アクチュエーターを搭載し、メディアの確実なカットオフを実現。ハイプラットフォームフランジ付きボールバルブは、石油、化学工業、都市の給水および排水、および厳密なカットオフを必要とするその他の作業条件で広く使用されています。

メインサイズ(mm)

サイズ		L					D					Z-Ød
サイズ		GB	ANSI		DIN		GB	ANSI		DIN		GB	ANSI		DIN
DN	の	PN16	150ポンド	300ポンド	PN16	PN40	PN16	150ポンド	300ポンド	PN16	PN40	PN16	150ポンド	300ポンド	PN16	PN40
15	1/2"	130	108	140	115	115	95	90	95	95	95	4-14	4-16	4-16	4-14	4-14
20	3/4"	140	117	152	120	120	105	100	115	105	105	4-14	4-16	4-19	4-14	4-14
25	1"	150/140	127	165	125	125	115	110	125	115	115	4-14	4-16	4-19	4-14	4-14
32	1-¼"	165	140	178	130	130	135	115	135	140	140	4-18	4-16	4-19	4-18	4-18
40	1-1/2"	180	165	190	140	140	145	125	155	150	150	4-18	4-16	4-22	4-18	4-18
50	2"	200	178	216	150	150	160	150	165	165	165	4-18	4-19	8-19	4-18	4-18
65	2-1/2"	220	190	241	170	170	180	180	190	185	185	4-18	4-19	8-22	4-18	8-18
80	3"	250	203	282	180	180	195	190	210	200	200	8-18	4-19	8-22	8-18	8-18
100	4"	280	229	305	190	190	215	230	255	220	235	8-18	8-19	8-22	8-18	8-22
125	5"	320	356	381	325	325	250	255	280	250	270	8-18	8-22	8-22	8-18	8-26
150	6"	360	394	403	350	350	280	280	320	285	300	8-23	8-22	12-22	8-22	8-26
200	8"	400	457	502	400	400	335	345	380	340	375	12-23	8-22	12-25	8-22	12-30
