多くの産業システムでは、液体と気体の流れの制御が安全で効率的な操作に不可欠です。工業用バルブにはさまざまな種類がありますが、バタフライバルブは、コンパクトな構造、軽量設計、高速動作により、最も広く使用されているフロー制御ソリューションの 1 つとなっています。
バタフライバルブは他のバルブに比べて比較的シンプルに見えますが、内部構造は緻密な設計が必要です。水処理プラントや化学処理施設から HVAC システムや電力産業に至るまで、バタフライ バルブは現代の流体管理において重要な役割を果たしています。
バタフライバルブが産業用途で広く使用されているのはなぜですか?
バタフライバルブが人気を集めている理由の 1 つは、性能と実用性のバランスです。
多くの従来のバルブ設計と比較して、バタフライ バルブには次のような利点があります。
コンパクトな構造
軽量化
簡単な取り付け
素早い操作
材料消費量の削減
メンテナンス要件の軽減
これらの特性により、頻繁にフロー制御が必要なシステムでよく使用されます。
典型的なアプリケーションには次のようなものがあります。
給水システム
廃水処理
HVAC パイプライン
食品および飲料の加工
化学産業
防火システム
海洋用途
業界秘密: バルブディスクはバタフライバルブの性能の中核です
多くの人はバルブの外観に注目しますが、エンジニアはディスクの設計が性能に大きく影響することを知っています。
ディスクは流れる媒体と直接相互作用し、以下に影響を与えます。
流れ抵抗
圧力損失
シール性能
寿命
適切に設計されたディスクは乱流を軽減し、操作効率を向上させます。
業界が異なれば、次のような異なるディスク材料が必要になる場合があります。
ステンレス鋼
ダクタイル鋳鉄
アルミニウム青銅
特殊合金
材料の選択は、次のような要因によって決まります。
流体特性
温度
圧力
腐食要件
さまざまな種類のバタフライバルブとその用途
ウェハバタフライバルブ
ウェハーバタフライバルブは、2 つのパイプラインフランジの間にフィットするように設計されています。
利点:
軽量構造
省スペース設置
コスト効率の高い設計
給水システム、HVAC、および一般産業パイプラインで広く使用されています。
ラグバタフライバルブ
ラグバタフライバルブには、バルブ本体の周囲にネジ付きインサートが含まれています。
利点は次のとおりです。
メンテナンスの容易化
パイプ部分の取り外しが必要なシステムに最適
設置の柔軟性が向上
フランジ型バタフライバルブ
フランジ付きバタフライ バルブはパイプライン フランジに直接接続します。
これらは以下の目的でよく使用されます。
大規模なパイプライン システム
高圧用途
産業プロセスシステム
バタフライバルブの材質: 材質の選択が重要な理由
作業環境が異なれば、必要な材料も異なります。
一般的な材料の組み合わせには次のものがあります。
部品共通材質
本体 鋳鉄、ダクタイル鋳鉄、ステンレス鋼、炭素鋼
ディスク ステンレス鋼、ダクタイル鋳鉄、アルミニウム青銅
シート EPDM、NBR、PTFE、ゴム素材
シャフト ステンレス鋼
たとえば:
EPDM シートは水用途で一般的に使用されます
PTFE シートは耐薬品性要件に適しています
腐食環境ではステンレス鋼コンポーネントが推奨されます
隠れた課題: バルブの信頼性を決定するシーリング技術
バタフライバルブは、スムーズな回転を実現しながら確実なシールを実現する必要があります。
シーリングシステムは以下のバランスを取る必要があります。
低い操作トルク
厳密な遮断性能
長寿命
一般的なシーリング設計には次のものがあります。
弾力性のあるシートバタフライバルブ
高性能バタフライバルブ
トリプルオフセットバタフライバルブ
トリプルオフセット設計は、ディスクの動きによってシール面間の摩擦が軽減され、耐久性の向上に役立つため、要求の厳しい用途には特に重要です。
自動化のトレンド: バタフライ バルブはよりスマートになっています
従来のバタフライ バルブは手動で操作されますが、最新の産業システムでは自動制御がますます使用されています。
一般的なアクチュエータ オプションには次のものがあります。
空気圧アクチュエータ
高速操作と産業オートメーションが必要な場合に使用されます。

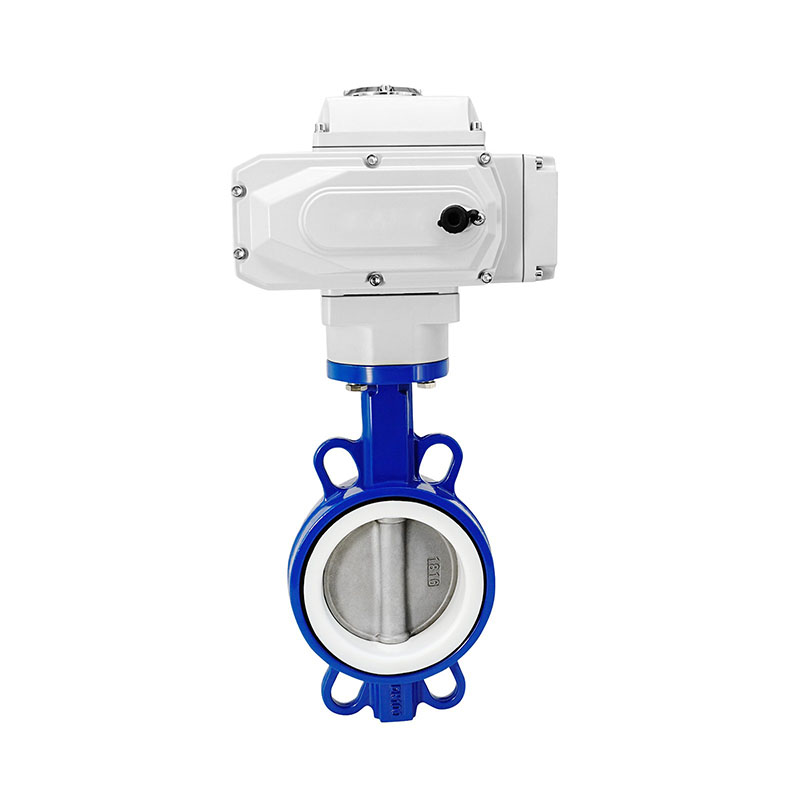

電動アクチュエーター
正確な遠隔制御が必要な用途に適しています。
油圧アクチュエータ
大きな操作力を必要とする大型システムに使用されます。
センサーとデジタル制御システムを使用すると、バタフライ バルブをインテリジェントなパイプライン管理システムの一部にすることができます。
バタフライバルブの今後の開発動向
より高性能な材料
新しい材料と表面処理により、以下に対する耐性が向上しています。
腐食
摩耗
極端な温度
スマートバルブ管理
将来のバルブ システムは、以下の機能をさらに統合することになります。
位置監視
リモコン
予知保全
産業用IoTシステム
エネルギー効率の高い流量制御
最適化されたバルブ設計により、圧力損失が低減され、システム全体の効率が向上します。
結論: バタフライバルブは依然として産業用流量制御の不可欠な部分です
バタフライ バルブの構造は比較的単純ですが、産業システムにおけるその役割は決して単純ではありません。
材料、シーリング技術、自動化の継続的な改善により、バタフライ バルブは多くの業界で液体と気体を制御するための信頼できるソリューションになりました。
都市水道システムから高度な産業プロセスに至るまで、このコンパクトなバルブは世界中で効率的かつ安全な流体管理をサポートし続けています。
