産業用流体制御システムにおけるダイヤフラムバルブはどのように機能しますか?

記事の概要

ダイヤフラムバルブ信頼性の高い流量制御、汚染防止、耐食性を必要とする産業で広く使用されています。シンプルな構造と効果的なシール機構により、攻撃的な化学薬品、スラリー、または衛生プロセスを伴う用途に適しています。この記事では、ダイヤフラム バルブの仕組み、内部構造、主な利点、特定の産業条件に適したバルブの選択方法について説明します。また、ユーザーが一般的な操作上の問題を回避し、システムの信頼性を向上させるのに役立つ実際的な考慮事項についても説明します。

目次

• 概要
• ダイヤフラムバルブとは何ですか?
• ダイヤフラムバルブの主要コンポーネント
• ダイヤフラムバルブはどのように機能しますか?
• 一般的なタイプのダイヤフラムバルブ
• ダイヤフラムバルブを使用するメリット
• 適切なダイヤフラムバルブの選択方法
• 代表的な産業用途
• 長期的な信頼性を維持するためのメンテナンスのヒント
• よくある質問
• お問い合わせ

概要

• ダイヤフラムバルブ技術の紹介
• コアコンポーネントと材料
• 動作メカニズム
• バルブ設計のバリエーション
• 利点とパフォーマンス特性
• 応用産業
• 選択に関する考慮事項
• メンテナンスガイドライン
• よくある質問

ダイヤフラムバルブとは何ですか?

ダイヤフラム バルブは、柔軟なダイヤフラムを使用して流体の流れを調整するタイプの遮断および制御バルブです。シールのために金属間の接触に依存する従来のバルブとは異なり、ダイヤフラムバルブはエラストマー膜を使用して作動媒体をバルブ機構から隔離します。この設計により、優れたシール性能が得られ、汚染を防ぎます。

ダイヤフラムは弁本体内部のシートに押し付けられ、流れを止めます。アクチュエータがダイヤフラムをシートから持ち上げると、流体がバルブを通過できます。内部コンポーネントが流体経路から分離されているため、ダイヤフラム バルブは腐食性、研磨性、または衛生的なプロセスに特に適しています。

化学処理、水処理、医薬品製造、食品製造などの業界では、安全で正確な流量調整のためにダイヤフラム バルブが一般的に使用されています。

ダイヤフラムバルブの主要コンポーネント

ダイヤフラムバルブの構造を理解することは、ユーザーがその性能と信頼性をより良く評価するのに役立ちます。メーカーによって設計は若干異なりますが、ほとんどのダイヤフラム バルブはいくつかの重要なコンポーネントで構成されています。

ダイヤフラム自体は通常、EPDM、PTFE、ゴム化合物などの材料で作られています。ダイヤフラムの材質の選択は、プロセス流体の化学的適合性と温度要件によって異なります。

ダイヤフラムバルブはどのように機能しますか?

ダイヤフラムバルブの動作原理は比較的単純ですが、非常に効果的です。バルブは、柔軟なダイヤフラムをバルブシートに近づけたり、バルブシートから遠ざけたりすることによって流体の流れを制御します。

アクチュエータまたはハンドルを回転させると、バルブステムが下方に移動します。この動きによりコンプレッサーが押され、ダイヤフラムがバルブ本体内のシートにしっかりと押し付けられます。ダイアフラムがシートに接触すると、流路が完全に密閉され、流体の移動が停止します。

バルブを開くには、アクチュエータがステムを上方に持ち上げます。コンプレッサーはダイヤフラムにかかる圧力を解放し、ダイヤフラムがシートから離れるようにします。流体はバルブ本体を自由に通過できます。

ダイアフラムによって機械部品が流体から隔離されるため、バルブの内部腐食や汚染が軽減されます。この構造により、従来のバルブ設計と比較して漏れのリスクも軽減されます。

一般的なタイプのダイヤフラムバルブ

さまざまな動作要件を満たすために、いくつかのダイヤフラム バルブ構成が存在します。最も一般的な 2 つの設計は、堰式バルブとストレート スルー バルブです。

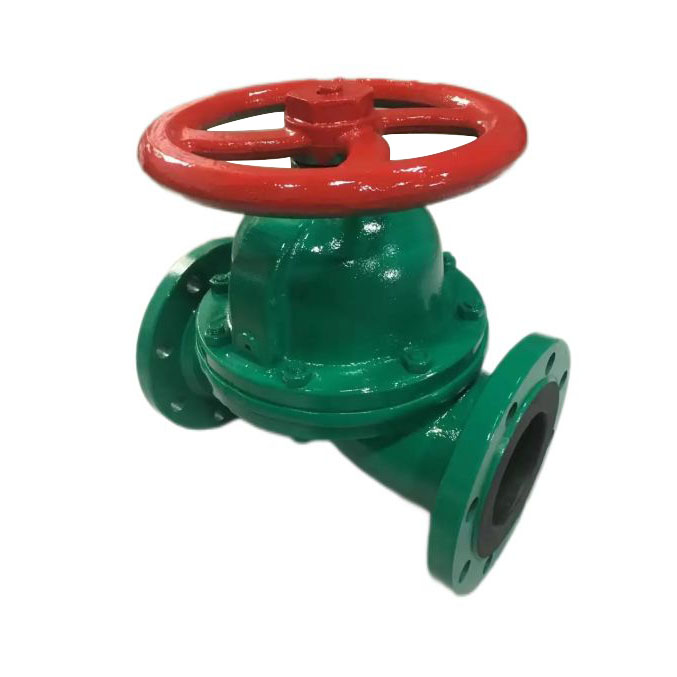

• ウェア式ダイヤフラムバルブ
  この設計は、バルブ本体の内側に盛り上がったシートまたは堰を備えています。ダイヤフラムが堰を押してバルブを閉じます。必要なダイヤフラムの移動量が少なくなり、ダイヤフラムの寿命が長くなります。
• ストレートスルーダイヤフラムバルブ
  この設計により、障害物が最小限に抑えられた真っ直ぐな流路が得られます。粘性流体、スラリー、固体を含む用途でよく使用されます。

各タイプは、流体の特性とシステム要件に応じて異なる利点を提供します。

ダイヤフラムバルブを使用するメリット

ダイヤフラム バルブには、現代の工業プロセスにとって魅力的ないくつかの利点があります。独自の構造により、汚染リスクを最小限に抑えながら動作の信頼性を実現します。

• 優れた漏れ防止シール性能
• 作動媒体を機械部品から隔離
• 腐食性化学薬品に対する高い耐性
• スラリーや粘性流体に最適
• 簡単なメンテナンスとダイヤフラム交換
• 製品汚染のリスクの軽減

これらの特性により、ダイヤフラム バルブは、従来のバルブ タイプでは困難な厳しい環境でも確実に機能することができます。

適切なダイヤフラムバルブの選択方法

システム効率を維持し、動作上の問題を回避するには、正しいダイヤフラム バルブを選択することが不可欠です。選択プロセスでは、いくつかの技術的要素を評価する必要があります。

これらの要素を慎重に評価することで、選択したバルブがその動作ライフサイクル全体にわたって効率的に機能することが保証されます。

代表的な産業用途

ダイヤフラム バルブは、信頼性の高いシールと汚染管理が必要な業界で広く使用されています。多用途性により、産業環境と衛生環境の両方に適しています。

• 化学処理プラント
• 上下水処理施設
• 医薬品製造
• 食品および飲料の製造
• 採掘スラリーシステム
• バイオテクノロジー研究所

などの企業天津福耀来科技有限公司厳格な工業規格を満たすように設計されたダイヤフラム バルブを製造します。同社のバルブは、幅広い用途にわたって耐久性、耐食性、安定した流量制御を実現するように設計されています。

長期的な信頼性を維持するためのメンテナンスのヒント

ダイヤフラムバルブは比較的単純な構造ですが、定期的なメンテナンスにより寿命を延ばし、最適な性能を維持できます。

• ダイヤフラムに摩耗や亀裂の兆候がないか定期的に検査してください。
• ボルトと留め具が適切に締められていることを確認してください。
• 運転中に異常な振動や漏れがないか確認してください。
• メーカーの推奨に従ってダイヤフラムを交換してください。
• アクチュエータの動作がスムーズに開閉することを確認します。

定期的なメンテナンスにより予期せぬ故障を防止し、重要な産業システムの安定した動作を保証します。

よくある質問

Q1: ダイヤフラムバルブが腐食性流体に適している理由は何ですか?

ダイヤフラムはプロセス流体を内部の金属部品から隔離します。これにより腐食が防止され、バルブ機構が化学的損傷から保護されます。

Q2: ダイヤフラムバルブはスラリーや粘性流体にも対応できますか?

はい。ストレートスルーダイヤフラムバルブは、詰まりを軽減するスムーズな流路を提供するため、スラリー用途に特に効果的です。

Q3: ダイヤフラムはどのくらいの頻度で交換すればよいですか?

交換頻度は、圧力、温度、化学物質への曝露などの使用条件によって異なります。定期的な検査は、交換が必要な時期を判断するのに役立ちます。

Q4: ダイヤフラムバルブは衛生産業に適していますか?

はい。ダイヤフラムバルブは、汚染を防止し、洗浄が容易なバルブ設計のため、製薬業界や食品加工業界で広く使用されています。

お問い合わせ

適切なダイヤフラム バルブを選択すると、流体制御システムの安全性、効率、信頼性が大幅に向上します。高品質の工業用ダイヤフラムバルブをお探しなら、天津福耀来科技有限公司は、幅広い産業用途に合わせた信頼性の高いソリューションを提供します。

詳細な仕様と利用可能な構成を確認するには、製品ページにアクセスしてください。
https://www.fuyaolaivalve.com/diaphragm-valve

当社の技術チームは、プロジェクトの要件に最適なバルブの選択をお手伝いいたします。お問い合わせ今日専門的なガイダンス、製品の詳細、流体制御システム用のカスタマイズされたソリューションを受け取ることができます。
