ダイヤフラムバルブはどのように機能しますか?

まとめ： ダイヤフラムバルブは、化学処理、製薬、水処理、食品生産などの業界にわたる流体制御システムの重要なコンポーネントです。この記事では、ダイヤフラム バルブの動作原理、材料、種類、利点、実際の用途について説明し、意思決定者がなぜダイヤフラム バルブが信頼性と安全な流体取り扱いに最適な選択肢であるかを理解するのに役立ちます。

目次

• 動作原理
• ダイヤフラムバルブの種類
• 材質と互換性
• 主な利点
• 産業用途
• 適切なダイヤフラムバルブの選択方法
• よくある質問
• 連絡先

動作原理

ダイヤフラム バルブは、バルブ本体とアクチュエータまたはコンプレッサーの間に配置された柔軟なダイヤフラムを使用して流体の流れを調整します。アクチュエータがダイヤフラムを下方に押すと流路が遮断され、流体が止まります。ダイアフラムを解放すると、流体が自由に通過できるようになります。このシンプルな機構により、正確な制御と密閉シールが確保され、漏れのリスクが軽減されます。

ダイヤフラムバルブの種類

ダイヤフラム バルブは、さまざまなプロセス要件に適合するように設計されています。最も一般的なタイプは次のとおりです。

• ストレートスルー (ウェアレス) ダイヤフラムバルブ:低圧用途や粘性流体に最適です。

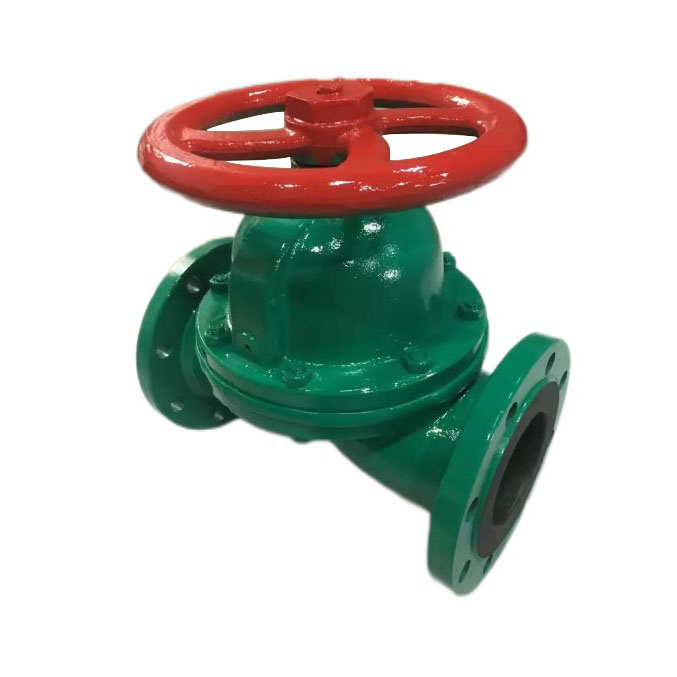

• 堰式ダイヤフラムバルブ：化学業界や製薬業界で一般的に使用されている、より優れたスロットリング制御を提供します。
• サニタリーダイヤフラムバルブ:食品、飲料、バイオテクノロジー用途向けの高純度素材で作られています。

材質と互換性

ダイヤフラム バルブは、腐食性、研磨性、または高純度の流体を処理するために、さまざまな材料で作られています。

主な利点

ダイヤフラム バルブは、工業プロセスにいくつかの実用的な利点をもたらします。

• ハーメチックシールにより漏れや汚染を防ぎます
• 流量の正確な制御
• 簡単なメンテナンス。ダイアフラムのみ交換が必要です
• 腐食性および研磨性の流体に適しています
• サニタリーおよびクリーンルーム用途への簡単な統合

産業用途

これらのバルブは、信頼性と純度が必要な分野で広く使用されています。

• 化学処理:酸、溶剤、腐食性化学薬品の取り扱い
• 水処理:水の流れの制御、化学物質の注入
• 製薬およびバイオテクノロジー:無菌状態の維持
• 食べ物と飲み物:衛生的な液体の取り扱いを確保する
• HVAC および産業システム:パイプライン内の気体と液体の管理

適切なダイヤフラムバルブの選択方法

適切なダイヤフラム バルブを選択するには、プロセス条件を評価する必要があります。

• 液体の種類:バルブ材料との化学的適合性を考慮する
• 圧力と温度:バルブ定格が動作要件を満たしていることを確認する
• フロー制御のニーズ:単純なオン/オフの場合はストレートスルー、スロットリングの場合は堰タイプを選択してください
• 衛生要件:食品・医薬品用途の場合は衛生認証を取得したバルブをお選びください
• メンテナンス：簡単に交換可能なダイヤフラムを備えたバルブを推奨します

よくある質問

Q1: ダイヤフラムバルブは研磨性流体に対応できますか?
A1: はい、PTFE などの適切なダイヤフラム素材を使用すると、摩耗や腐食に耐え、耐久性を確保できます。

Q2: ダイヤフラムはどのくらいの頻度で交換すればよいですか?
A2: 交換頻度は流体の種類と使用圧力によって異なりますが、工業用途では通常 1 ～ 3 年ごとです。

Q3: ダイヤフラムバルブは高温用途に適していますか?
A3: 高温流体には、ステンレス鋼や特殊エラストマーなどの耐熱材料で作られたダイヤフラムやボディが必要です。
