偏心バタフライバルブと同心バタフライバルブの違い

バタフライ バルブは配管システムの流量制御に広く使用されており、偏心タイプと同心 (または中心線) タイプが 2 つの一般的な設計です。主な違いは、ディスクに対するステムの位置にあります。

同心バタフライ バルブでは、ステムがディスクの中心を通過し、ディスクの中心もパイプの中心線と一致します。このシンプルな設計は低コストでコンパクトなサイズを提供し、HVAC や水処理などの低圧で重要ではない用途に適しています。ただし、ディスクは動作中に常にシートと接触するため、摩耗が発生し、高圧または高温での使用が制限されます。

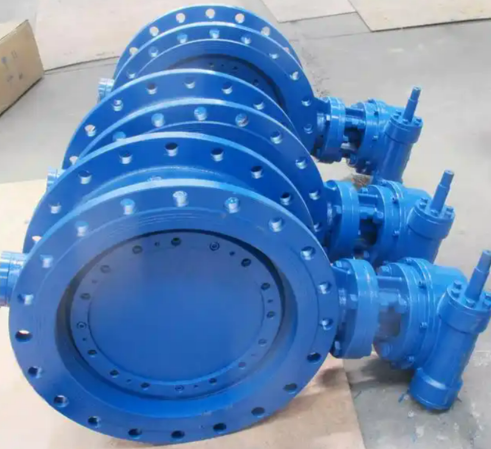

対照的に、偏心バタフライ バルブでは、ステムがディスクの中心からオフセットされており、シングル、ダブル、またはトリプル オフセットのいずれかになります。このオフセットにより、開閉時のディスクとシート間の摩擦が軽減され、その結果、耐用年数が長くなり、シール性が向上し、蒸気、油、ガスなどのより要求の厳しい用途に適したものになります。特に、トリプル オフセット バルブは気泡の侵入を防ぐ遮断を提供し、高温と高圧に効果的に対処します。

要約すると、同心バルブは経済的でシンプルですが、性能が限られているのに対し、偏心バルブは耐久性、シール性が向上し、工業用途向けの多用途性を提供します。
