ダイヤフラムバルブは産業用途における流体制御をどのように改善しますか?

記事の概要: ダイヤフラムバルブは、正確な流体制御と高純度標準を必要とする産業において重要なコンポーネントです。この記事では、ダイヤフラムバルブの設計、機能、材料、用途、メンテナンス、トラブルシューティングについて詳しく説明し、流体管理の信頼できるソリューションを求めるエンジニア、調達スペシャリスト、産業運営者に実践的なガイドを提供します。

ダイヤフラムバルブの概要

ダイヤフラムバルブは、バルブ本体とアクチュエータの間に配置された柔軟なダイヤフラムを使用して流体の流れを調整する特殊な制御バルブです。ダイヤフラムはバリアとして機能し、流体をバルブの機械部品から分離します。この設計により気密シールが確保され、漏れが防止され、システムの純度が維持されます。

製薬、食品および飲料、バイオテクノロジー、化学処理、水処理などの業界は、腐食性流体や清浄な流体を汚染なく処理できるダイヤフラムバルブに大きく依存しています。ダイヤフラムバルブによる正確な制御により、オン/オフとスロットルの両方の用途に適しています。

ダイヤフラムバルブの種類

ダイヤフラムバルブにはいくつかの種類があり、それぞれ特定の産業ニーズに合わせて調整されています。

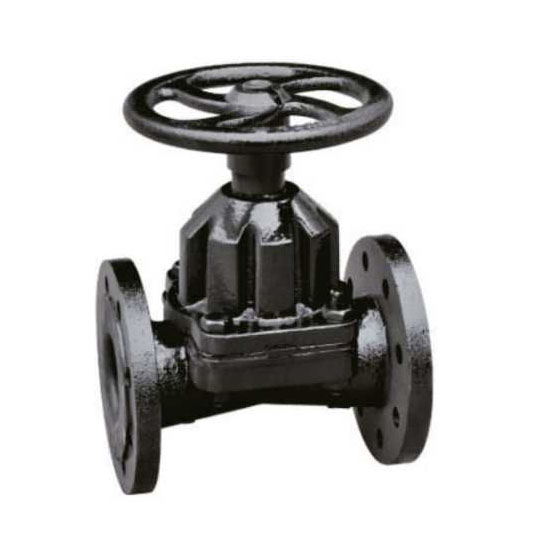

ストレート (フルボア) バルブ:流れ抵抗を最小限に抑えるように設計されており、粘性のある流体や粒子を多く含む流体に適しています。
堰式バルブ:ダイヤフラムをサポートするためにバルブ本体に盛り上がった堰が特徴で、より優れた絞り制御を提供し、スラリーを使用する用途に最適です。
手動ダイヤフラムバルブと自動ダイヤフラムバルブ:手動バルブはハンドホイールまたはレバーを使用しますが、自動バルブは遠隔制御用に空気圧または電気アクチュエータを統合します。

バルブの材質とその用途

材料の選択は、バルブの化学的適合性、耐久性、費用対効果に大きく影響します。一般的な材料には次のものがあります。

材料	アプリケーション	主な利点
ステンレス鋼	化学薬品、食品、バイオテクノロジー	高い耐食性、衛生的適合性
PVC（ポリ塩化ビニル）	水処理、低刺激化学薬品	コスト効率が高く、軽量で、多くの酸に対して耐性があります。
PP(ポリプロピレン)	工業薬品、酸、アルカリ	耐薬品性に優れ、軽量
PTFEライニングダイヤフラム	強酸、攻撃的な化学物質	高純度、非反応性、長寿命

ダイヤフラムバルブの主な利点

ダイヤフラムバルブは、流体の純度、正確な制御、漏れ防止が重要な業界で好まれています。主な利点は次のとおりです。

漏れ防止動作:柔軟なダイヤフラムにより密閉性が確保されます。
高純度コンプライアンス:製薬およびバイオテクノロジー流体に適しています。
簡単なメンテナンス:ダイヤフラムのみ定期交換が必要です。
耐食性:広範囲の攻撃的な化学薬品と互換性があります。
多彩な設置方法:手動操作と自動操作の両方に使用できます。
正確な流量制御:オン/オフおよびスロットリングの両方のアプリケーションに効果的です。

設置とメンテナンスのガイドライン

適切な取り付けとメンテナンスにより、ダイヤフラムバルブの性能と寿命が向上します。

ダイアフラムのストレスを防ぐためにパイプラインの位置を確実に調整してください。
選択した流体と使用圧力に応じて適切なガスケットとシールを使用してください。
ダイヤフラムに磨耗、破れ、変形がないか定期的に検査してください。
沈殿物の蓄積を防ぐために、バルブ内部を定期的に清掃してください。
メーカーの推奨に従ってアクチュエータコンポーネントに潤滑油を塗布してください。
取り付け後にバルブの動作をテストして、漏れがないことを確認します。

一般的な問題のトラブルシューティング

信頼性の高いダイヤフラムバルブを使用していても、場合によっては動作上の問題が発生することがあります。典型的な問題には次のようなものがあります。

問題	考えられる原因	推奨される解決策
バルブシートからの漏れ	ダイヤフラムの磨耗または位置ずれ	ダイヤフラムを交換し、アクチュエーターを再調整します
バルブが完全に閉まらない	横隔膜または堰上の破片	バルブ内部を清掃し、ダイヤフラムを検査します
高いアクチュエータトルクが必要	バルブ本体の位置ずれまたはダイヤフラムの硬化	アライメントをチェックし、ダイヤフラムが硬化している場合は交換します
バルブ本体の腐食	不適合な液体または長時間の暴露	耐食性材料またはPTFEライニングを使用してください

よくある質問

Q1: ダイヤフラムはどのくらいの頻度で交換すればよいですか?
A: 交換時期は流体の種類、使用圧力、使用頻度によって異なります。通常、6 ～ 12 か月ごとに目視検査を行い、亀裂や変形が検出された場合は直ちに交換することが推奨されます。

Q2: ダイヤフラムバルブは高圧システムにも対応できますか?
A: はい、バルブとダイヤフラムの材質が特定の圧力範囲で定格されている場合に限ります。ステンレス鋼のバルブは、多くの場合、プラスチック製のバルブよりも高い圧力をサポートします。

Q3: ダイヤフラムバルブはサニタリー用途に適していますか?
A: もちろんです。漏れ防止設計と滑らかな表面により汚染リスクが最小限に抑えられ、医薬品、食品、バイオテクノロジー用途に最適です。

結論と連絡先

ダイヤフラムバルブは、複数の業界にわたって信頼性が高く、正確でクリーンな流体制御を提供します。適切なバルブのタイプ、材質、メンテナンススケジュールを選択することで、オペレーターはシステムパフォーマンスの向上とダウンタイムの削減を実現できます。天津福耀来科技有限公司は、国際規格を満たすように設計された高品質のダイヤフラムバルブを幅広く提供しています。
