エアバルブは産業用流体制御システムにどのように適用されますか?

抽象的な

エアバルブパイプライン動作中に空気を調整、放出、または導入するために加圧および非加圧流体システムで使用される重要な制御コンポーネントです。この記事では、構造設計、動作パラメータ、アプリケーション ロジック、システム レベルの統合に焦点を当てて、エア バルブの包括的な技術的考察を提供します。このディスカッションでは、構造化された質問主導のアプローチを通じて、現代の産業環境内でエアバルブがどのように機能するのか、また正しい仕様と選択がシステムの安定性、安全性、長期的なパフォーマンスに直接影響を与える理由を明らかにします。

概要

1. 製品概要と技術的位置付け
2. 主要なパラメータとエンジニアリング仕様
3. エアバルブは実際のアプリケーションでどのように機能しますか?
4. エアバルブに関する一般的な質問と実際的な回答

目次

• 1. 製品概要と技術的位置付け
• 2. 主要なパラメータとエンジニアリング仕様
• 3. エアバルブは実際のアプリケーションでどのように機能しますか?
• 4. エアバルブに関する一般的な質問と実際的な回答

1. 製品概要と技術的位置付け

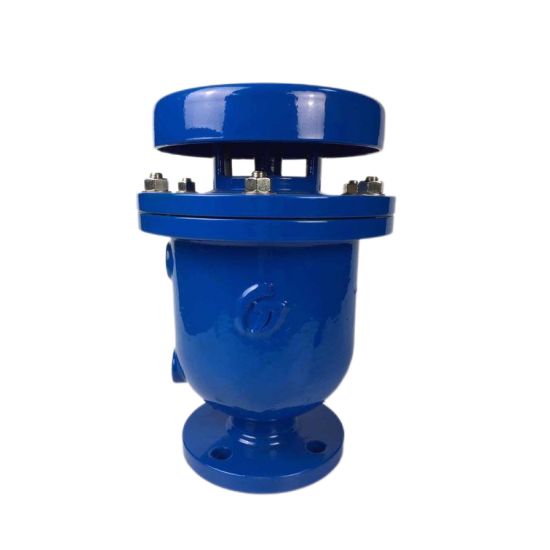

エアバルブは、流体伝達システム内の空気の存在を管理するために設計された機械装置です。パイプラインの充填、排水、または定常状態の動作中に、空気の蓄積や真空状態が効率と構造の完全性を損なう可能性があります。エアバルブは、システム内の制御された空気の挙動を維持するために、高所、ポンプ出口、長い水平通路などの戦略的なポイントに設置されます。

この記事の主な目的は、給水ネットワーク、工業用処理ライン、HVAC 循環システム、化学物質輸送パイプラインで一般的に発生する空気関連の課題にエア バルブが対処することで、システムの安定稼働にどのように貢献するかを説明することです。専門的な調達および仕様の実践に合わせて、宣伝文言ではなくエンジニアリング ロジックに重点が置かれています。

構造的な観点から見ると、エアバルブは通常、バルブ本体、フロート機構、シールインターフェース、吐出オリフィスで構成されています。これらの要素は圧力変化に応じて動的に相互作用し、外部制御入力なしで自動空気管理を可能にします。

2. 主要なパラメータとエンジニアリング仕様

工業用エアバルブを選択する場合、正確なパラメータ定義が不可欠です。次の表は、互換性とパフォーマンスに影響を与える一般的に参照される技術仕様をまとめたものです。

これらのパラメータは、システム流量、標高プロファイル、および過渡圧力条件に関連して評価する必要があります。エアバルブのサイズが大きすぎたり小さすぎたりすると、空気の放出が非効率になったり、意図しない圧力変動が発生したりする可能性があります。

3. エアバルブは実際のアプリケーションでどのように機能しますか?

エアバルブは複数の産業分野に導入されており、それぞれに特有の運用上の課題があります。アプリケーション固有の動作を理解することは、正しく統合するために不可欠です。

都市送水システムでは、充填サイクル中に閉じ込められた空気を放出するために、エアバルブがパイプラインの高い位置に配置されています。これにより、流量の制限が防止され、空気による圧力サージのリスクが最小限に抑えられます。排水操作中、同じバルブが空気を流入させて、パイプ壁が崩壊する可能性のある真空の形成を回避します。

産業プロセス パイプライン内では、エア バルブは内部圧力プロファイルを安定させることで一貫した流れの挙動をサポートします。化学物質、冷却水、または処理された排水を輸送するシステムは、ポンプ、メーター、制御機器を保護するために、予測可能な空気管理に依存しています。

HVAC 循環ループは、もう 1 つの重要な応用分野です。閉ループ冷暖房システムに空気が混入すると、熱伝達効率が低下し、エネルギー消費が増加する可能性があります。適切に指定されたエアバルブにより、手動介入なしで継続的に通気が可能になり、長期にわたる動作の安定性がサポートされます。

これらのシナリオ全体で、パフォーマンスはバルブの設計だけでなく、設置場所、メンテナンスのしやすさ、上流および下流のコンポーネントとの互換性によっても決まります。

4. エアバルブに関する一般的な質問と実際的な回答

パイプライン充填中にエアバルブはどのようにして自動的に空気を放出しますか?

パイプラインが最初に満たされるとき、大量の空気が流入する流体によって置き換えられます。内圧がないためエアバルブは開いたままとなり、空気が自由に抜けます。流体がバルブ チャンバーに到達すると、フロートが上昇してオリフィスを密閉し、システムが加圧動作に移行します。

パイプラインの排水中に空気はどのようにしてシステムに流入しますか?

排水中または突然の流れが停止すると、内部圧力が大気圧よりも低下する可能性があります。エアバルブは、入口経路を開くことで反応し、外部の空気が入って圧力を均一にし、真空に関連した構造的損傷を防ぎます。

不適切なエアバルブの選択はシステムの信頼性にどのような影響を与えますか?

サイズや圧力定格が正しくないと、空気の放出が不完全になったり、過剰な漏れが発生したり、圧力変化に対する応答が遅れたりする可能性があります。これらの問題は、騒音、振動、不正確な流量測定値、または隣接する機器の早期摩耗として現れる場合があります。

結論と業界の展望

エアバルブは、流体制御システム内の基礎的なコンポーネントですが、過小評価されがちなコンポーネントです。空気の挙動を管理する役割は、油圧効率、機械的安全性、運用の継続性に直接影響します。インフラストラクチャ ネットワークが拡大し、産業プロセスの自動化が進むにつれて、精密に設計されたエアバルブの需要が高まり続けています。

この文脈の中で、年度は、国際的なエンジニアリング基準とさまざまなアプリケーション要件に合わせたエアバルブ ソリューションを開発しました。一貫した材料の選択、管理された製造プロセス、アプリケーション指向の設計を通じて、FYL は複数の業界にわたる安定したシステム運用をサポートします。

エアバルブの選択と統合に関する技術的な相談、仕様ガイダンス、またはプロジェクトベースのサポートについては、お問い合わせ複雑な流体制御の課題に対処できる経験豊富なエンジニアリング チームと連携します。
