バタフライバルブの導入

バタフライバルブは、オンオフまたは調整サービスに人気のある 4 分の 1 回転バルブです。軽量で、設置面積が小さく、コストが低く、操作が早く、大きなオリフィス サイズも用意されています。 「バタフライ」は、ロッドに接続されたディスクです。バルブが開くと、ディスクが回転して流体が通過します。ロッドがディスクを流れの方向に垂直な位置まで 4 分の 1 回転させると閉じます。この記事では、バタフライ バルブの仕組み、バタフライ バルブのさまざまな種類、これらのバルブで使用できる作動オプションなどについて説明します。

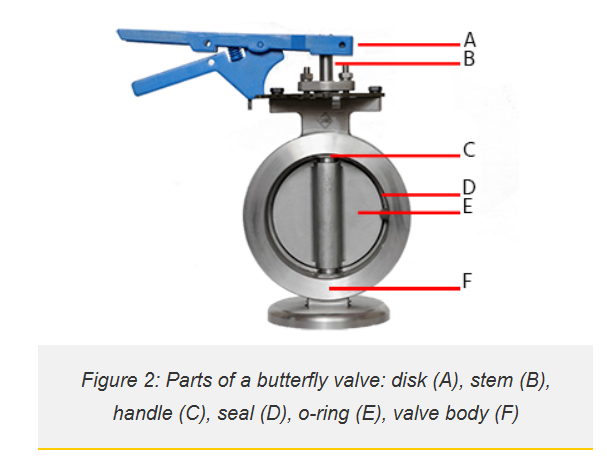

動作原理バタフライバルブは比較的単純な構造をしています。図 2 は、バタフライ バルブの主要コンポーネントである本体、シール、ディスク、ステムを示しています。バタフライ バルブのディスク (図 2 で E と表示) は接続された配管の中心に位置合わせされ、ステム (図 2 で B と表示) はバルブの外側のアクチュエーターまたはハンドルに接続されます。閉位置では、図 2 に示すように、ディスクは流れに対して垂直になり、弁座をシールします (図 2 の D)。ステムパッキン内の O リング (図 2 C とラベル付け) は、ステムに沿った漏れを防ぎます。アクチュエータまたはハンドルがバタフライ バルブ ステムを 90°回転させると、ディスクも 90°回転して流れと平行になります。部分的な回転により、流れを抑制したり比例させたりすることができます。

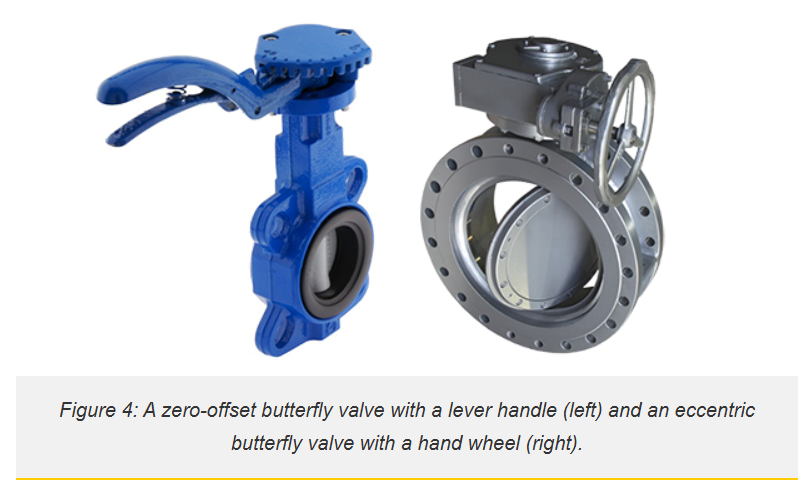

バタフライ バルブの種類バタフライ バルブにはさまざまな設計があり、それぞれ特定の用途と圧力範囲に対応します。バタフライ バルブは、ディスク クロージャの設計、接続設計、および作動方法に基づいて分類できます。ディスク クロージャの設計バタフライ バルブは、ディスクの中心線に対するステムの位置とバルブ シートの表面角度に応じて、同心または偏心になります。同心バタフライ バルブの最も基本的な設計は、中心または同心のバタフライ バルブです。ステムはディスクの中心線を通過し、シートはバルブ本体の内径外周です (図 4 左)。このゼロオフセットバルブ設計は、効率的なシールがゴムシートの柔軟性に依存しているため、弾性シートとして知られています。閉じるとき、ディスクは90°回転中に最初に約85°でシートに接触します。同心バタフライバルブは低圧範囲に適しています。
