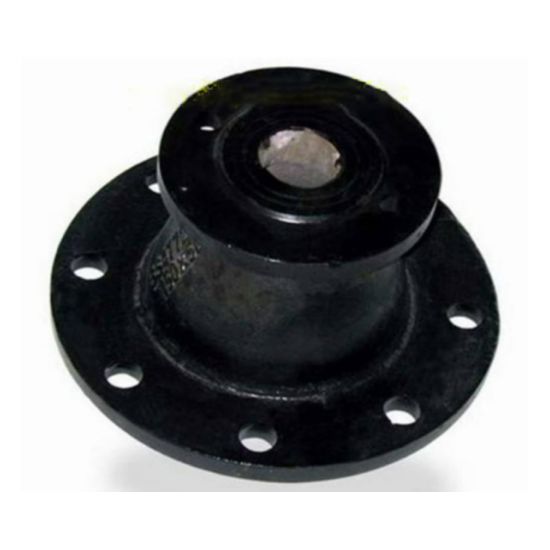

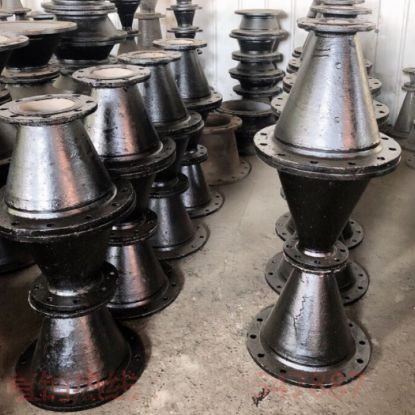

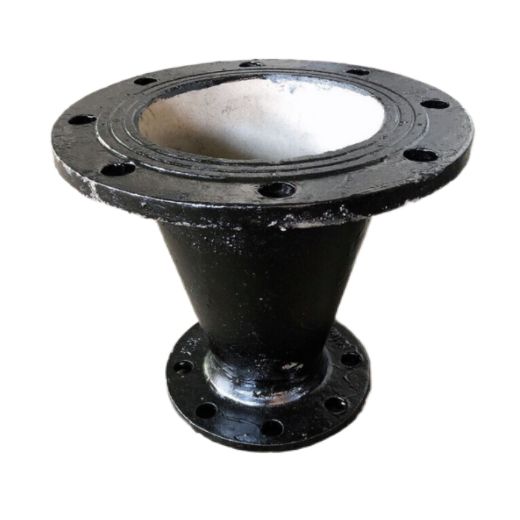

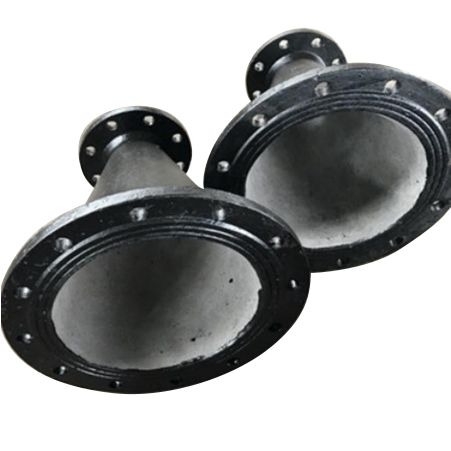

両フランジ形テーパーダクタイル鋳鉄管継手

で天津福耀来科技有限公司、複雑な流体システムでは、流れ効率や構造的完全性を損なうことなく、異なるパイプ直径間を移行することが重要な課題であることを私たちは理解しています。私たちの両フランジ形テーパーダクタイル鋳鉄管継手は、フランジ付き給水鋳鉄パイプ、バルブ、または機器を接続する際のフランジ穴の距離の不一致の問題を解決するために特別に設計されています。

単にギャップを埋めるだけの標準的な減速機とは異なり、年度 ダブルフランジテーパー高強度の構造アダプターとして機能します。都市の水処理、石油およびガスの輸送、または産業用消火システムのいずれで作業している場合でも、この継手は漏れ防止、耐振動性、完全に位置合わせされた接続を保証します。当社は、ダクタイル鋳鉄の冶金的強度と精密機械加工を組み合わせて、パイプライン インフラストラクチャ全体を接続するだけでなく、その寿命を延ばす製品を提供します。

技術的な詳細: なぜFYLダクタイル鋳鉄を選ぶのか?

1. 優れた材料構成（「鉄と鋼」のハイブリッド）

当社の継手はGGG50/GGG40ダクタイル鋳鉄 (グレード 500-7/450-12)。鋳鉄の耐食性と鋼の機械的特性が得られます。

• 高引張強度: 最小 420 MPa。
• 降伏強度: 最小 300 MPa。
• 伸び: 最小 10%、油圧衝撃に耐える重要な延性を提供します。

2. 高度な防食システム（3層保護）

当社では、内部と外部の両方に融着エポキシ (FBE) を厳密に適用しています。

• 内部ライニング: 高い流量を維持し、結核を防ぐための滑らかなエポキシ コーティング (最小 250 ミクロン)。
• 外部コーティング: 濃い青色のエポキシ (またはご要望に応じて RAL カラー) で、激しい土壌条件や UV 劣化に耐性があります。

3. 100% 漏れ防止シール

毎両フランジ形テーパーダクタイル鋳鉄管継手工場から出荷される製品は、厳格な静水圧テスト (最大 25 bar、またはご要望に応じて) を受けます。精密に機械加工されたフランジ面 (EN1092-2 準拠) により、完璧なガスケットシールが保証され、テーパージョイントでの漏れのリスクが排除されます。

主な機能とエンジニアリング上の利点

• シームレスな直径遷移: 水平線でのエアポケット (ポンピング) や堆積物の蓄積 (排水) を防ぐために、偏心または同心円状のテーパーとして設計されています。
• 簡単な取り付け (人件費の節約): 二重フランジ設計により、既存のバルブや機器に直接迅速にボルト締めすることができます。現場での複雑な溶接やねじ切りは必要ありません。
• メンテナンス不要: 高級ダクタイル鋳鉄とエポキシコーティングのおかげで、当社のFYL継手は一度設置すると実質的にメンテナンスが不要となり、パイプネットワークの総所有コスト(TCO)が大幅に削減されます。
• カスタマイズ可能な穴あけ加工: 当社は、PN10、PN16、クラス 125、クラス 150 を含むすべての国際フランジ穴あけ規格をサポートしています。

製品の用途と業界の使用例

の多用途性両フランジ形テーパーダクタイル鋳鉄管継手重インフラストラクチャの定番となっています。さまざまな分野で当社がどのように活用されているかをご紹介します。年度製品：

1. 市営水道

• シナリオ: 古い鋳鉄ネットワークを新しい HDPE または PVC パイプで改修します。
• 年度 ソリューション: 新しい小径ラインを既存の大径フランジ付きバルブに適合させるためのテーパーを提供します。

2. 下水処理場（STP）

• シナリオ: ポンプを排出ラインに接続します。
• 年度 ソリューション: 当社の偏心テーパーは吸引ラインでの空気のロックを防ぎ、キャビテーションを発生させずにポンプが効率的に動作することを保証します。

3. 産業および鉱業

• シナリオ: 高圧スラリーまたは冷却水ライン。
• 年度 ソリューション: 当社の高強度ダクタイル鋳鉄は、継続的な始動/停止操作や圧力サージによる機械的ストレスに対処します。

4. 防火システム

• シナリオ: 主ライザーから支線までの削減。
• 年度 ソリューション: 緊急事態下でも圧力の完全性を維持する、信頼性の高い認証済みの接続。

今すぐFYLとつながりましょう

選択する年度これは、パイプラインの寿命を延ばすことに尽力するパートナーを選ぶことを意味します。当社は、お客様が必要とする技術的専門知識、高強度材料、迅速なサービスを提供します。

接触ダブルフランジテーパーダクタイル鋳鉄管継手の見積もりについては、天津福耀来科技有限公司にお問い合わせください。

お問い合わせを送信

主な接続寸法

主なサイズ

年度 の成功事例: クライアントの事例

ケーススタディ 1: 中東の石油・ガス施設 (UAE)

課題: クライアントは、300mm ANSI フランジ付きポンプを既存の 400mm パイプラインに接続する必要がありました。スチール製減速機を組み立てるにはスペースが狭すぎました。

解決策:FYL は、クラス 150 ドリル加工を備えたカスタム長さのダブル フランジ テーパー (300mm ～ 400mm) を提供しました。

結果: 30 分以内にインストールされました。ダクタイル鋳鉄素材は鋼に比べて振動減衰に優れ、ポンプ出口のストレスを軽減します。

事例 2: 東南アジアの水道事業（タイ）

課題: この自治体は、直径の変化点にある継手の漏れにより、15% の水が失われていました。

解決策: EPDM ゴムガスケット付きのダブル フランジ テーパー ダクタイル鋳鉄管継手を 50 個供給しました。

結果: これらの接合部での漏れ量はほぼゼロに減少し、毎日数千ガロンの処理水が節約されました。

事例3：欧州インフラプロジェクト（ポーランド）

課題: 冬の気温が -20°C まで低下するため、脆くなりにくい継手が必要でした。

解決策:FYL が提供する K9 グレードのダクタイル鋳鉄継手。

結果: パイプラインは 5 回の厳しい冬を一度も破損することなく乗り越えました。

カスタマイズと技術仕様

天津福耀来科技有限公司では、画一的なアプローチは信じていません。 OEM および ODM サービスを提供します。

カスタム長さ (L): 標準は通常 203mm または 305mm ですが、お客様の正確な設計図に合わせて機械加工することもできます。

特殊コーティング: アスファルト塗装、亜鉛コーティング (700g/m²) + エポキシ、または融着エポキシ (FBE)。

ガスケット種類：NBR（耐油）、EPDM（熱水・弱酸）、バイトン（薬品）

規格：ISO2531、EN545、EN598、AWWA C110。

FAQ - よくある質問

Q1: ダブルフランジテーパの偏心と同心の違いは何ですか?

A (FYL): エアポケットを防ぐために、水平パイプラインには偏心 (上部または下部が平坦) をお勧めします。垂直ライザーまたはポンプ吸引ラインには同心 (中心揃え) をお勧めします。

Q2: ANSI / ASME フランジ用のこのフィッティングを製造できますか?

A: はい。当社の標準は PN10/PN16 (EN1092-2) ですが、FYL は ANSI B16.5 クラス 125 およびクラス 150 の穴あけパターンを備えたダブル フランジ テーパー ダクタイル鉄管継手を定期的に製造しています。ボルトサークル直径 (BCD) をお知らせください。

Q3:FYLはダクタイル鋳鉄の品質をどのように保証していますか?

A: 弊社では完全な冶金検査を行っております。球状化率（球状化率）85％以上を保証します。当社では、注入前にスペクトル分析装置を使用して化学組成 (C、Si、Mg など) をチェックします。

Q4: ダブルフランジテーパーダクタイル鉄管継手の注文の納期はどれくらいですか?

A: 標準サイズ (DN80-DN600) の場合、通常はブランクの在庫があります。加工とコーティングには15〜25日かかります。より大きな直径 (DN700+) の場合は、生産のスケジュールを立てるためにお問い合わせください。

Q5: 自分の正確なサイズが記載されていません。できますか？

A: もちろんです。 FYLはカスタムデザインを専門としています。 DN700 から DN350 のテーパーが必要な場合でも、標準以外のフランジ厚さが必要な場合でも、当社のエンジニアリング チームが図面を作成し、製造することができます。
