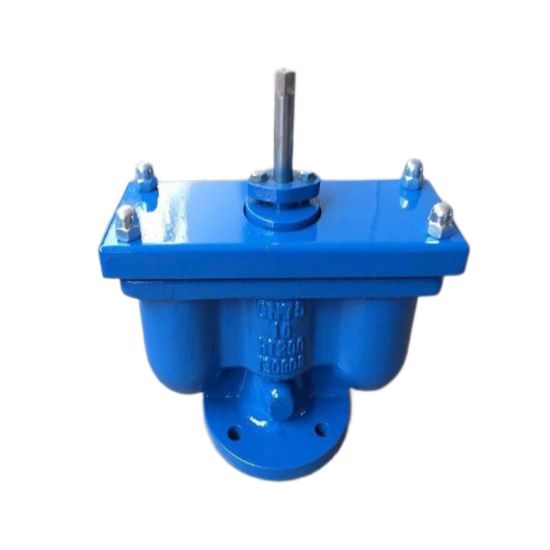

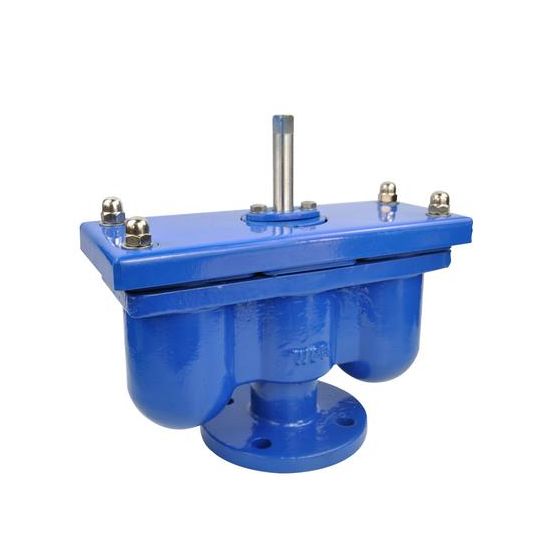

ダブルボールエアリリースバルブ

のダブルボールエアリリースバルブから年度は、信頼性の高いガス排出、負圧保護、エネルギー効率の高い動作が必要な水道パイプライン用に設計された高性能エアバルブです。長年の業界経験を持つ油圧機械の専門メーカーとして、年度は、高品質の素材、精密エンジニアリング、競争力のある価格を組み合わせて、現代の給水、暖房、産業システムの需要を満たす製品を提供します。

従来の単穴エアリリースバルブとは異なり、FYL のダブルボール設計により、排気能力が大幅に向上し、システム効率が向上し、負圧によって引き起こされる破裂からパイプラインを積極的に保護します。

ダブルボールエアリリースバルブの仕組み

動作原理を理解することは、用途に適したバルブを選択するのに役立ちます。 FYL ダブルボールエアリリースバルブは、パイプライン内の水と空気のダイナミクスに基づいて自動的に動作します。

1. 初期エア排出（起動）

パイプラインが最初に水で満たされるとき、バルブステムは反時計回りに回転します。ステムはバルブとともに上昇し、閉じ込められた空気が水圧で体腔に入るようにします。この空気は排気ノズルから排出されます。空気が抜けると空洞内に水が満たされ、浮力によりステンレスフロートが浮き上がります。フロートが排気ノズルを塞ぎ、自動セルフシール .

2. 通常動作（連続エア抜き）

通常のパイプラインの動作中、加圧された水から少量の空気が継続的に放出されます。この空気はバルブ本体キャビティの上部に蓄積されます。空気が蓄積すると、フロートがシール位置から離れ、排気ノズルが開きます。溜まったエアは排出され、フロートはすぐに元の位置に戻り、ノズルを再密閉します。

✅ キーポイント: 通常の動作条件では、バルブは開いたままですが、フロートが開閉を繰り返して手動介入なしで継続的に空気を放出します。

3. 負圧保護（安全機能）

パイプライン内に負圧が発生した場合（ポンプの停止中、急速な排水中、またはパイプの破裂中など）、ダブルボールエアリリースバルブが自動的に開き、急いで空気を吸い込む。これにより、パイプラインの崩壊や破裂が防止され、システム全体が高額な損害から保護されます。

なぜFYLダブルボールエアリリースバルブを選ぶのですか?

1. 排気量の大幅アップ

ワンホールのエアリリースバルブと比較して、ダブルボール設計により、数倍の排気能力。一般的な2穴バルブと比較しても、FYLのダブルボールエア抜きバルブは高い効率を維持し、流れ抵抗、騒音、配管腐食の原因となるエアポケットを軽減します。

2. 抵抗低減による省エネ

パイプライン内に空気が閉じ込められると、摩擦損失が増加し、ポンプの負担が大きくなります。空気を継続的に除去することにより、FYL ダブル ボール エア リリース バルブはシステム抵抗を低減し、ポンプのエネルギー消費を低減し、次の目標を達成するのに役立ちます。長期的なエネルギー節約 .

3. 自動負圧保護機能

多くのエアバルブは空気を放出するだけです。 FYL ダブルボールエアリリースバルブはさらに進化しています。自動的に空気を入れる負圧を検知したとき。この双方向機能 (放出 + 吸気) により、金属やプラスチックのパイプラインが崩壊する可能性のある真空状態を防ぎます。

4.長寿命のための耐久性のある構造

• ステンレス製フロートボール – 耐腐食性、信頼性の高い浮力
• RF フランジ接続 – BS、ASME、JIS、DIN 規格と互換性あり
• 広い圧力範囲 – PN10、PN16、PN25
• 温度範囲 – 0°C ～ 80°C、冷水および温水に適しています

5. 実証済みの製造品質

年度 は油圧機械の開発に何年も費やし、製品の品質、種類、販売後サービスの革新を続けてきました。正確な寸法管理から厳格なテストまで、各ダブル ボール エア リリース バルブは、長年の運用にわたって確実に機能するように構築されています。

技術仕様

寸法(mm)

注: 寸法は標準のフランジ穴加工に準拠しています。ご要望に応じてカスタムサイズも利用可能です。

代表的な用途

年度 ダブルボールエアリリースバルブは、以下の分野で広く使用されています。

• 都市給水パイプライン - エアロックと圧力サージを防止
• 暖房および地域暖房システム - 溶存空気を継続的に放出します
• 工業用水処理プラント – ポンプとフィルターを保護
• 灌漑システム – 安定した流れを維持します
• 防火水ネットワーク - システムの準備を確実にします
• ポンプ排出ライン – ポンプ停止時の真空形成を防止

比較: ダブルボールとシングルボールのエアリリースバルブ

設置とメンテナンスのヒント

最適なパフォーマンスを確保するには:

1. 空気が自然に溜まるパイプラインの高い位置に設置してください。
2. バルブステムを上にして垂直に取り付けてください。
3. システムをシャットダウンせずにメンテナンスを容易にするために、上流で隔離バルブを使用します。
4. フロートとシール面にゴミや摩耗がないか定期的に確認してください (6 ～ 12 か月ごとを推奨)。
5. 排気ノズルを断熱しないでください。常に排気できるようにしておいてください。

なぜFYLと提携するのか?

• 豊富なバリエーション – 複数のサイズと圧力定格が利用可能
• 高品質+低価格 – 工場直接製造の利点
• 専門メーカー – 長年油圧機械に注力してきました
• 継続的なイノベーション - 市場のフィードバックに基づいた定期的な改善
• 快適な協力 – 行き届いたサービス、時間厳守の配達、明確なコミュニケーション

お問い合わせを送信

年度 のダブル ボール エア リリース バルブを使用してパイプラインの効率を向上させる準備はできていますか?お問い合わせ必要なもの:

• サイズ (DN)
• 圧力定格 (PN10/16/25)
• フランジ規格（BS、ASME、JIS、DIN）
• 量
• 申請内容

24 時間以内に相見積もりと技術サポートをご連絡いたします。

シンプルな写真

製品仕様

圧力定格: PN10/PN16/PN25

使用媒体: 温水と冷水

動作温度: 0°C ～ 80°

ステンレス製フロートボール

エンド接続: RF フランジ

BS/ASME/JIS/DIN

寸法(mm)
