ANSIゲートバルブ

FYL は、完全な製品範囲と多くのスタイルを備えた中国の信頼できる ANSI ゲートバルブメーカーです。品質の向上、生産コストの削減、顧客の利益に重点を置きます。私たちはあなたのパートナーとなり、誠実にサービスを提供できることを楽しみにしています。

お問い合わせを送信

製品説明

FYL ANSI ゲートバルブは、最小限の圧力降下と双方向遮断が必要な過酷な用途向けに設計されています。当社の設計は上昇ステムと柔軟なウェッジを特徴としており、極度の熱膨張や配管応力下でも ANSI ゲートバルブが機能し続けることを保証します。

技術仕様の概要

設計標準: API 600、API 60D、ASME B16.34。
サイズ範囲: 2 インチ～48 インチ (DN50 ～ DN1200)。
圧力定格: クラス 150、300、600、900、1500、2500。
エンド接続: フランジ (RF、RTJ)、突合せ溶接 (BW)。
操作: 手動 (ハンドル/ギア)、電動アクチュエーター、空圧。

FYL ANSI ゲートバルブの主な技術的利点

1. 優れたシール技術

当社の ANSI ゲートバルブのシール面には、高強度の硬質合金 (ステライトなど) が象嵌されています。これにより、バルブの耐摩耗性が確保され、数千サイクル後でも密閉性が維持されます。くさび型構造により、動作中の「セルフクリーニング」が可能になり、破片の蓄積を防ぎます。
2. 適応型弾性ウェッジ設計

異常荷重や温度変化による弁体の変形を自動的に補償する弾性ウェッジ構造を採用しています。これにより、粗悪な製品によく見られる「ウェッジスティック」現象が防止され、ANSI ゲートバルブが常にスムーズに動作することが保証されます。
3. 耐用年数の延長とメンテナンス

バルブシートは交換可能な設計となっており、ユニット全体を交換することなく現場でのメンテナンスが容易です。当社の ANSI ゲートバルブは、ステムの漏れを防ぐために高品質のパッキン材料を使用しており、最も厳しい環境逃散排出基準を満たしています。

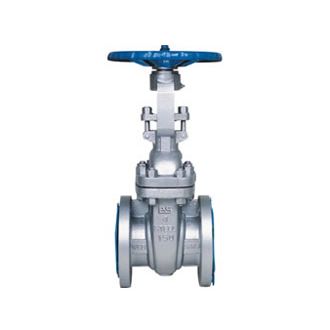

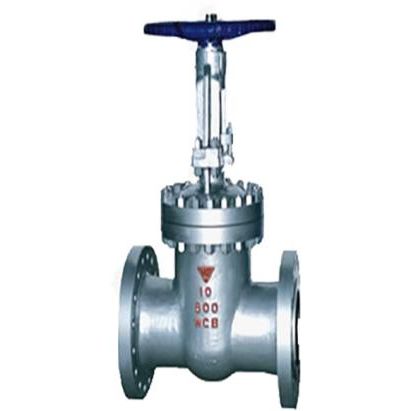

サンプル写真

主要部品の材質

部品名	材料
ボディ/ボンネット	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9
ウェッジ	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9
幹	F304	F304L	F316	F316L	2CR13	F304	F304	F304
ステムナット	アルミニウム青銅
パッキング	柔軟なグラファイト
ガッキング	柔軟なグラファイト

150(Lb)メイン部寸法（mm）

クラス(LB)	インチ	mm	L	D	D1	D2	b	z-Ød
150	2	50	178	152	120.5	92	19.1	4-Ø19
	3	80	203	190	152.5	127	23.9	4-Ø19
	4	100	229	229	190.5	157	23.9	8-Ø19
	6	150	267	279	241.5	216	25.4	8-Ø22
	8	200	292	343	298.5	270	28.5	8-Ø22
	10	250	330	406	362	324	30.2	12-Ø25
	12	300	356	483	432	381	31.8	12-Ø25
	14	350	381	533	476.5	413	35	12-Ø29
	16	400	406	597	539.5	470	36.6	16-Ø29
	18	450	432	635	578	533	39.7	16-Ø32
	20	500	457	698	635	584	42.9	20-Ø32
	24	600	508	813	749.5	692	47.7	20-Ø35
	30	750	610	985	914	857	74.5	28-Ø35
	36	900	711	1170	1086	1022	90.5	32-Ø41

300(Lb)メイン部寸法（mm）

クラス(LB)	インチ	mm	L	D	D1	D2	b	z-Ød
300	2	50	216	165	127	92	22.3	8×Φ19
	3	80	283	210	168	127	28.5	8×Φ22
	4	100	305	254	200	157	31.8	8×Φ22
	6	150	403	318	270	216	36.6	12×Φ22
	8	200	419	381	330	270	41.3	12×Φ25
	10	250	457	444	387.5	324	47.7	16×Φ29
	12	300	502	521	451	381	50.8	16×Φ32
	14	350	762	584	514.5	413	54	20×Φ32
	16	400	838	648	571.5	470	57.2	20×Φ35
	18	450	914	711	628.5	533	60.4	24×Φ35
	20	500	991	775	686	584	63.5	24×Φ35
	24	600	1143	914	813	692	69.9	24×Φ41

600(Lb)メイン部寸法（mm）

クラス(LB)	インチ	mm	L	D	D1	D2	b	z-Ød
600	2	50	292	165	127	92	25.4	8×Φ19
	3	80	356	210	168	127	31.8	8×Φ22
	4	100	432	273	216	157	38.1	8×Φ25
	6	150	559	356	292	216	47.7	12×Φ29
	8	200	600	419	349	270	55.6	12×Φ32
	10	250	787	508	432	324	63.5	16×Φ35
	12	300	838	559	489	381	66.7	20×Φ35
	14	350	889	603	527	413	69.9	20×Φ38
	16	400	991	686	603	470	76.2	20×Φ41
	18	450	1092	743	686	533	82.6	20×Φ45
	20	500	1194	813	743	584	88.9	24×Φ45
	24	600	1397	940	813	692	102	24×Φ51

素材の選択と耐久性

私たちはそれを理解しています。ANSIゲートバルブ過酷な環境に耐えなければなりません。当社の材料研究所は、鋳造品のすべてのバッチを厳密にテストします。

炭素鋼 (WCB、WCC): 標準的な高温石油およびガスのサービスに最適です。
ステンレス鋼 (CF8、CF8M、CF3、CF3M): 腐食性の化学処理や食品グレードの用途に最適です。
合金鋼 (WC6、WC9): 高圧火力発電所向けに特別に設計されています。

当社の卓越した製造と世界的な展開

天津福耀来科技有限公司 (FYL)は、設計、製造、海外販売を一体化した総合企業です。 2010 年の設立以来、当社は堅牢なフロー制御ソリューションの提供に注力してきました。当社の工場は、50 シリーズと 600 を超える特定の製品を生産する高効率ハブに進化しました。

私たちは誇りを持っていますOEM/ODM 機能。基準が必要かどうかANSIゲートバルブまたは独自の圧力要件に合わせたカスタマイズされたソリューションについても、当社の技術者がお客様の正確な仕様に合わせて設計および製造することができます。

よくある質問 (FAQ)

Q1:FYL ANSI ゲートバルブは蒸気用途に対応できますか?

はい。 WC6 または WC9 合金鋼で設計された当社のバルブは、特に火力発電所や産業用ボイラーの高温蒸気向けに評価されています。

Q2: 第三者による検査報告書は提供されますか?

絶対に。当社は、BV、SGS、および TUV による検査をサポートし、すべての ANSI ゲートバルブが出荷前に品質ベンチマークを満たしていることを確認します。

Q3: カスタムオーダーの納期はどのくらいですか?

標準の ANSI ゲートバルブサイズについては、健全な在庫を維持しています。カスタム OEM デザインは通常、デザインの承認から納品まで 4 ～ 6 週間かかります。
